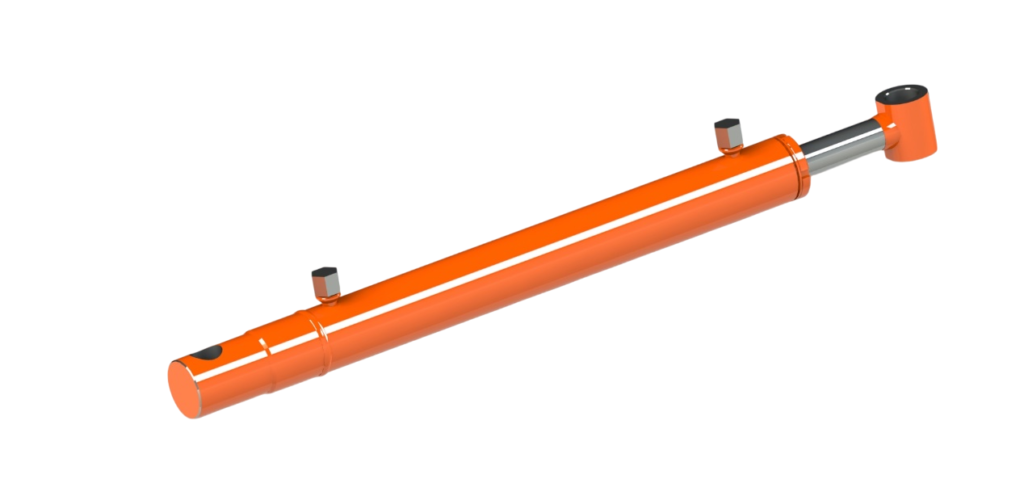

Гидроцилиндр для ТПА с серьгой — это специальный силовой гидроцилиндр, предназначенный для привода узла смыкания пресс-формы на термопластавтоматах. Ключевая особенность — наличие на штоке серьги (вилочного крепления, вилки), которая обеспечивает надежное шарнирное соединение с подвижной плитой пресса, компенсируя возможные несоосности и воспринимая рабочие нагрузки.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Специализированный гидроцилиндр двустороннего действия для оборудования литья пластмасс под давлением (ТПА). |
| Основное назначение | Создание и поддержание необходимого усилия смыкания (замыкающая сила) пресс-формы в процессе впрыска расплава, а также осуществление цикла открытия/закрытия формы. |
| Ключевая конструктивная особенность | Серьга (вилка, clevis mount) на конце штока. Это Y-образное или вильчатое крепление с отверстием под монтажный палец, которое соединяет шток цилиндра с подвижной плитой ТПА через подшипниковый узел. |
| Преимущества серьги | • Компенсация несоосности: Позволяет цилиндру работать без перекоса даже при небольших отклонениях в соосности плит. • Снижение боковых нагрузок: Серьга с пальцем на подшипнике воспринимает изгибающие моменты, разгружая шток и уплотнения. • Простота монтажа и демонтажа для обслуживания. |
| Тип действия | Двустороннего действия. Требуется точное управление как на смыкание (создание тонныжа), так и на размыкание формы. |
| Конструкция цилиндра | • Усиленный корпус (гильза) из высокопрочной стали для восприятия высоких циклических нагрузок. • Шток большого диаметра для обеспечения жесткости и предотвращения продольного изгиба под нагрузкой. • Высокоточные уплотнения с минимальным трением для плавности хода. |
| Ключевые параметры (варьируются от модели ТПА) | |
| Усилие смыкания (замыкающая сила) | От 25 до 5000 тонн-сил (тс) и более. Определяет диаметр поршня (D) цилиндра. |
| Диаметр поршня (D) | От 100 мм до 1000 мм и более, в зависимости от усилия и рабочего давления. |
| Ход штока (S) | Определяется максимальной толщиной пресс-формы (расстоянием между плитами). Обычно от 300 до 1500 мм. |
| Рабочее давление (P) | Высокое: от 140 до 320 бар (14-32 МПа). Часто стандартизировано под конкретного производителя ТПА (например, 160, 210 бар). |
| Скорость перемещения | • Скорость смыкания/размыкания (быстрый ход): 200-500 мм/с (для сокращения времени цикла). • Скорость тоннажа (медленный ход): 10-30 мм/с (для плавного создания давления). |
| Точность позиционирования | Высокая, необходима для синхронизации работы с узлом впрыска. |
| Материалы исполнения | • Гильза: Сталь 45, 30ХГСА, 34CrMo4 с внутренним хонингованием и хромированием. • Шток: Сталь 40Х, 42CrMo4, высокопрочная, с твердым хромированием и полировкой. • Серьга (вилка): Кованая или литая сталь 35Х, 40Х. • Уплотнения: Износостойкие полиуретан (PU), специальные компаунды для низкого трения. |
| Тип крепления корпуса | Фланцевое крепление к неподвижной поперечине (траверсе) станины ТПА. |
| Подшипниковый узел серьги | Игольчатый или сферический подшипник в проушине серьги для обеспечения свободного качания и восприятия нагрузок. Монтажный палец из закалённой стали. |
| Гидравлическое подключение | • Два рабочих порта (на поршневую и штоковую полость) для управления смыканием/размыканием. • Резьба: метрическая (М…х2) или SAE. |
| Система контроля | • Датчики положения (например, магнитострикционные) для точного определения позиции плиты. • Датчик давления для контроля усилия смыкания. |
| Рабочая жидкость | Гидравлические масла высокой очистки: ISO VG 46, VG 68 (И-Г-А, Total Azolla ZS, Shell Tellus). |
| Температурный режим | Работа в отапливаемом цехе: +15°C до +45°C. |
