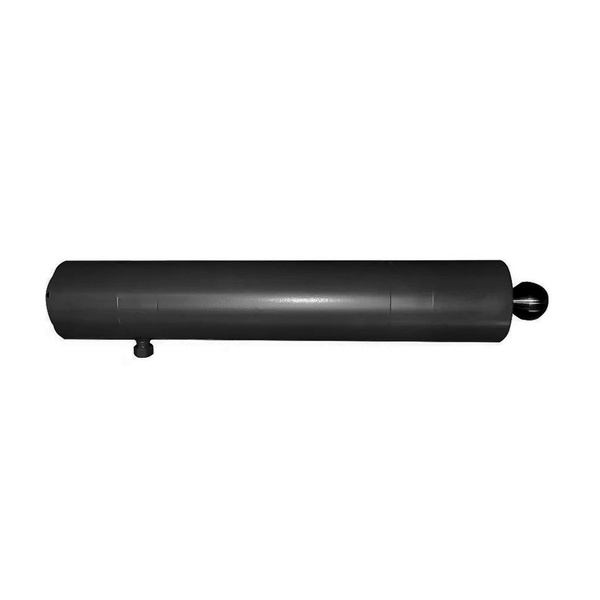

Гидроцилиндр подъема ППС М4 — это специализированный силовой гидроцилиндр, предназначенный для вертикального подъёма, позиционирования и опускания Подвижной Площадки/Платформы Специальной (ППС) или аналогичного грузонесущего узла на технологическом, испытательном или грузоподъёмном оборудовании. Модель М4 указывает на конкретный типоразмер и исполнение в рамках конструкторской документации, обеспечивающее надежную и безопасную работу с нагрузками среднего уровня.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Гидроцилиндр подъёма подвижной площадки/платформы, как правило, плунжерного типа (одностороннего действия). |
| Обозначение | М4 — марка или типоразмер в серии гидроцилиндров для подъёма ППС (например, ряд: М2, М3, М4, М5). Обозначает размерный ряд, грузоподъёмность и конструктивные особенности. |
| Основное назначение | Обеспечение вертикального перемещения подвижной рабочей площадки (ППС) в таких операциях, как: • Подъём для доступа к зоне обслуживания или загрузки. • Фиксация на заданной высоте для проведения работ. • Плавное опускание под контролем. |
| Что может представлять собой ППС: | • Рабочая площадка для персонала (подъёмник). • Подвижный стол испытательной машины. • Загрузочная платформа технологического агрегата. • Перемещаемый поддон или паллета в автоматической линии. • Подъёмный механизм крышки или защитного кожуха. |
| Тип действия и конструкция | • Чаще всего — одностороннего действия (плунжерный): Подъём осуществляется за счёт давления рабочей жидкости, подаваемой в поршневую полость. Опускание происходит под действием силы тяжести платформы при сбросе давления через регулируемый гидрораспределитель. • Усиленная конструкция: Шток (плунжер) увеличенного диаметра для обеспечения устойчивости. • Наличие внутренних или внешних направляющих для исключения перекоса платформы (часто цилиндр работает в паре с направляющими колоннами или салазками). |
| Ключевые параметры (ориентировочные для марки М4) | |
| Грузоподъёмность (поднимаемый вес ППС + нагрузка) | Средняя: от 1 до 5 тонн (характерно для обозначения М4). |
| Усилие цилиндра (номинальное) | Рассчитывается с коэффициентом запаса 1.3-1.5 от общего веса. |
| Рабочий ход штока/плунжера | От 300 мм до 1000 мм (определяется требуемой высотой подъёма платформы). |
| Номинальное рабочее давление | 100 — 160 бар (10 – 16 МПа). |
| Скорость подъёма/опускания | Регулируемая, 0.05 – 0.2 м/с для обеспечения безопасности и плавности. |
| Точность фиксации по высоте | Зависит от системы управления. При механической фиксации — высокая. |
| Способ управления | • Дистанционное от подвесного пульта с кнопками «Вверх»/«Вниз». • С обязательной кнопкой аварийного останова. • Возможность автоматического управления от контроллера. |
| Материалы исполнения | • Корпус (гильза): Сталь 45, 35. • Шток/Плунжер: Сталь 40Х, хромированная и полированная. • Крышка и проушины: Стальное литьё. • Уплотнения: Маслобензостойкая резина NBR для стандартных условий. |
| Система безопасности (обязательная!) | • Гидравлический замок (гидрозамок) или контрклапан — для удержания платформы в любом положении и предотвращения самопроизвольного опускания при обрыве линии. • Предохранительный (перепускной) клапан от перегрузки. • Механические страховочные стопоры (шпильки, крючья) — дублирующая система при нахождении людей на платформе. • Конечные выключатели верхнего и нижнего положения. |
| Тип крепления | • Нижнее крепление: Фланец или проушина для монтажа на фундаментную плиту/станину. • Верхнее крепление: Сферическая опора или серьга для соединения с подвижной платформой (ППС). |
| Климатическое исполнение | Для работы внутри производственных помещений (исполнение У3, УХЛ3). |
