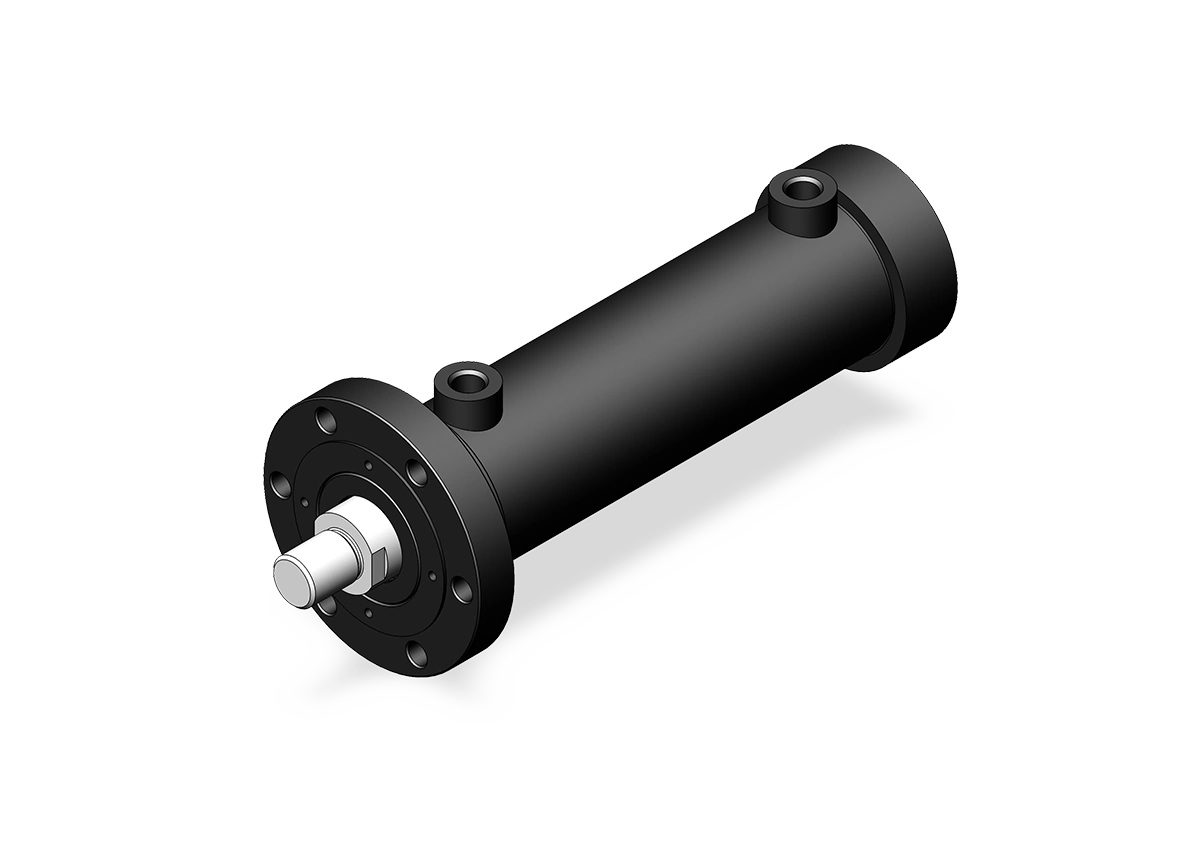

Гидроцилиндр перекладчика М5 — это усиленный промышленный гидроцилиндр, специально разработанный для привода механизмов перекладки, кантования или поперечного перемещения тяжелых грузов (слитков, плит, слябов, контейнеров) в автоматизированных линиях металлургических, литейных и кузнечно-прессовых производств. Модель М5 обозначает типоразмер в серии, характеризующийся высоким усилием, большим ходом и конструкцией, устойчивой к знакопеременным и ударным нагрузкам.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Гидроцилиндр приводной для механизмов перекладки, двустороннего действия, усиленного исполнения. |
| Обозначение | М5 — типоразмер в линейке цилиндров для перекладчиков (ряд: М3, М4, М5, М6). Определяет габаритные размеры, номинальное усилие и конструктивные особенности для тяжелых режимов работы. |
| Основное назначение | Обеспечение силового перемещения в составе механизмов, выполняющих: • Переворот (кантовку) металлических заготовок в прокатных станах, у нагревательных печей. • Поперечное смещение грузов между конвейерными линиями или технологическими позициями. • Раскачивание или выравнивание позиции крупногабаритных объектов. • Работу в паре с захватными устройствами (клещами, лапами) манипуляторов. |
| Рабочий цикл | Циклическая работа с высокой повторяемостью (десятки тысяч циклов в год) в условиях интенсивных механических и термических воздействий. |
| Конструктивные особенности | • Массивный корпус (гильза): Изготовлен из толстостенной легированной стали для сопротивления деформациям и вибрациям. • Шток увеличенного диаметра: Обеспечивает высокую устойчивость к продольному изгибу и боковым нагрузкам, неизбежным при работе перекладчика. • Усиленные проушины (цапфы): Оснащены игольчатыми или сферическими подшипниками для свободного качания и восприятия реактивных моментов. • Многоступенчатая система уплотнений: Специальные износостойкие материалы (полиуретан, армированные композиты) для работы в условиях абразивной пыли, окалины, перепадов температур. • Встроенные демпферы (опционально): Для гашения ударов в конечных положениях. |
| Ключевые параметры (ориентировочно для типоразмера М5) | |
| Диаметр поршня (D) | 100 – 140 мм (основной силообразующий параметр). |
| Диаметр штока (d) | 70 – 100 мм (отношение d/D ~ 0.7, характерное для тяжелых условий). |
| Рабочий ход (S) | 500 – 2000 мм (определяется кинематикой конкретного перекладчика). |
| Номинальное рабочее давление (Pном) | 200 – 250 бар (20 – 25 МПа). Рабочее давление повышено для получения максимального усилия. |
| Усилие на штоке (при 250 бар и D=125 мм) | • Толкающее (выдвижение): F ≈ 306 кН (~31 тонна-сила). • Тянущее (втягивание): F ≈ 200 – 250 кН (~20-25 тс, в зависимости от d). |
| Скорость перемещения | Рабочая: 0.2 – 0.6 м/с. Холостая: до 0.8 м/с. |
| Температурный диапазон | -20°C до +100°C (кратковременные пики до +120°C от близости нагретых заготовок). |
| Материалы | • Гильза: Сталь 30ХГСА, 34CrMo4. • Шток: Сталь 40ХН, 42CrMo4 с хромированием. • Проушины: Сталь 35ХМЛ (ковка). • Уплотнения: Полиуретан (PU), PTFE-композиты. |
| Тип крепления | Проушины с подшипниками (Clevis Mount). Позволяет цилиндру работать как тяга в рычажной системе, компенсируя угловые смещения. |
| Присоединение гидролиний | Резьба М27х2, М33х2 или R 1″ для обеспечения высокого расхода. |
| Системы контроля и защиты | • Датчики положения (например, магнитострикционные) для точного позиционирования. • Гидравлические замки (сверхбыстродействующие) для фиксации груза в любом положении. • Предохранительные клапаны от перегрузки. • Механические конечные упоры. |
