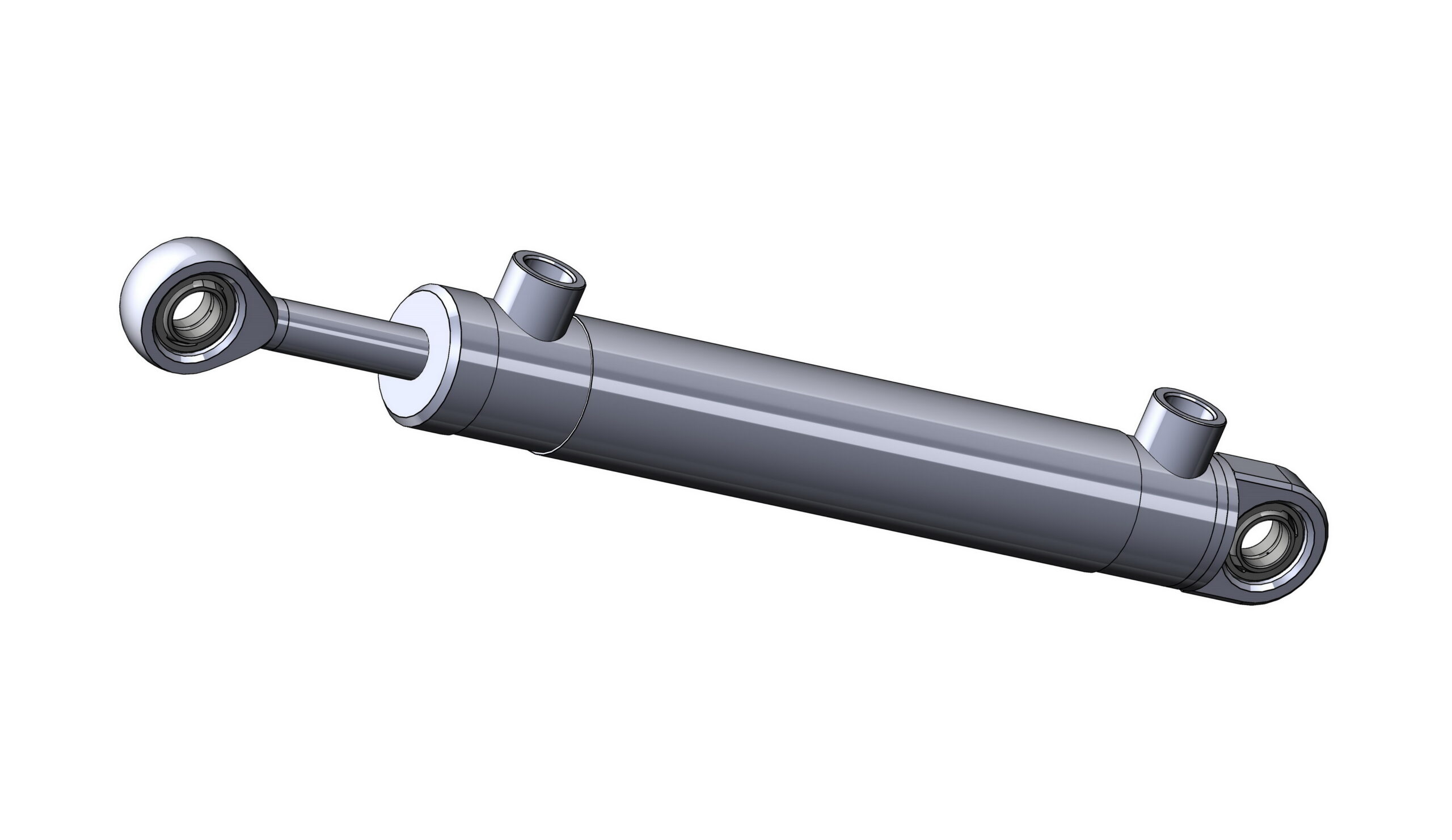

Гидроцилиндр открытия крышки — это специализированный силовой гидроцилиндр, предназначенный для автоматического и плавного подъёма, опускания, откидывания или сдвига тяжелых крышек, люков, щитов, створок и защитных кожухов на промышленном и технологическом оборудовании. Обеспечивает безопасность, удобство обслуживания и механизацию ручных операций.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Гидроцилиндр специального назначения, часто одностороннего или двустороннего действия, с особыми типами креплений. |
| Основное назначение | Автоматизация процесса открывания и закрывания массивных крышек на: • Промышленных печах, сушильных камерах, автоклавах. • Смесителях, реакторах, емкостях. • Пресс-формах, термопластавтоматах (ТПА). • Оборудовании для литья металлов. • Шахтных подъёмниках и инспекционных люках. |
| Функции | 1. Подъём/опускание крышки в вертикальной плоскости. 2. Откидывание крышки на шарнирах (с преобразованием линейного движения во вращательное). 3. Фиксация крышки в открытом и закрытом положении (за счёт гидравлического блокирования или механических стопоров). 4. Обеспечение безопасного и бесшумного хода. |
| Тип действия и конструкция | • Чаще всего — одностороннего действия (плунжерный): Выдвижение под давлением масла, возврат под действием силы тяжести самой крышки или встроенной возвратной пружины. • Двустороннего действия: Требуется, если крышка должна принудительно как открываться, так и закрываться (например, при горизонтальном сдвиге или противовесе). • Телескопический: При необходимости большого хода при компактных размерах в сложенном состоянии. |
| Ключевые параметры (под заказ) | |
| Поднимаемый вес (масса крышки) | От 50 кг до 5000 кг и более. |
| Усилие цилиндра (с запасом) | Рассчитывается с учетом массы, трения в направляющих, инерции и угла приложения силы (F = k * m * g / η, где k — коэффициент запаса 1.5-2). |
| Рабочий ход штока | От 100 мм до 1500 мм (определяется требуемым углом открывания или высотой подъёма). |
| Рабочее давление в системе | От 63 до 210 бар (6.3 – 21 МПа). Стандартно 160 бар. |
| Скорость перемещения | Регулируемая, обычно 0.05 – 0.2 м/с для плавности и безопасности. |
| Способ управления | • Ручной (гидрораспределитель с фиксацией). • Электрогидравлический (кнопочный пост). • Автоматический (от сигнала контроллера). |
| Материалы и исполнение | • Корпус/гильза: Сталь 45, нержавеющая сталь AISI 304 для агрессивных или пищевых сред. • Шток: Сталь 40Х, хромированный. При боковой нагрузке — увеличенный диаметр. • Уплотнения: Морозостойкий NBR или термостойкий FKM (для высоких температур у печей). • Крепления: Проушины с игольчатыми подшипниками, цапфы, фланцы. |
| Типовые схемы установки | 1. Нижняя (толкающая): Цилиндр установлен вертикально под крышкой, поднимает её. 2. Боковая (рычажная): Цилиндр установлен сбоку, через рычаг или кронштейн откидывает крышку. 3. Верхняя (тянущая): Цилиндр закреплен над крышкой и втягивает её на себя. |
| Система безопасности (обязательна!) | • Гидравлические замки (гидрозамки): Для удержания крышки в любом положении и предотвращения самопроизвольного падения при обрыве шланга. • Предохранительные клапаны от перегрузки. • Механические страховочные стопоры (как дублирующая система). • Датчики положения (конечные выключатели) для сигнализации открыто/закрыто. |
| Климатическое исполнение | • Стандартное (для цехов). • Тропическое, влагозащищённое (IP65). • Морозостойкое (для работы на улице). |
