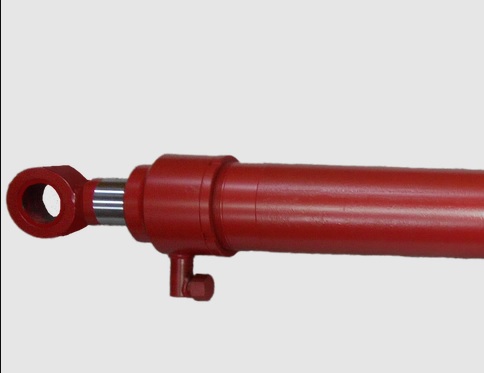

Гидроцилиндр отделения затравки М5 — это специализированный гидроцилиндр точного действия, предназначенный для операции отделения (отрыва, среза) затравки (стартового кристалла) на оборудовании для направленной кристаллизации, зонной плавки или промышленного выращивания кристаллов (например, установках Чохральского, Бриджмена). Маркировка М5 указывает на типоразмер и исполнение в рамках технической документации технологической линии, обеспечивающее необходимое усилие и ход для деликатной и критичной операции запуска процесса кристаллизации.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Гидроцилиндр для отделения затравки, как правило, двустороннего действия с прецизионным управлением и малым ходом. |
| Обозначение | М5 — марка или типоразмер в серии гидроцилиндров для кристаллизационного оборудования (например, ряд: М1, М3, М5, М7). Обозначает размерный ряд, конструкцию и развиваемое усилие, адаптированное под конкретный тип установки и типоразмер кристалла. |
| Основное назначение | Выполнение заключительного этапа подготовки к росту кристалла: механическое отделение предварительно сформированной или введенной затравки (seed) от сырьевой массы (расплава, шихты) с целью инициирования контролируемого роста с заданной ориентацией. |
| Технологическая роль | 1. Фиксация затравки в начальном положении при подготовке. 2. Точный подвод затравки к границе раздела фаз (например, к поверхности расплава). 3. Создание требуемого усилия отрыва или среза для отделения затравки от питающей среды. 4. Четкое и быстрое выполнение операции для минимизации тепловых возмущений в зоне кристаллизации. |
| Тип действия и конструктивные особенности | • Чаще двустороннего действия — для точного управления как на подвод, так и на отвод/срез. • Малый рабочий ход (от 10 до 50 мм) при высокой точности позиционирования (микронный уровень). • Высокая жесткость и минимальные упругие деформации конструкции для исключения вибраций и «дребезга». • Возможность оснащения датчиками усилия (тензодатчиками) и положения. • Исполнение для работы в условиях высоких температур (термоэкранирование, жаростойкие уплотнения или сильфонное уплотнение штока). |
| Ключевые параметры (ориентировочные для марки М5) | |
| Усилие отделения (среза/отрыва) | Точное, регулируемое: от 50 до 500 Н (5 – 50 кгс). Чрезмерное усилие может повредить затравку, недостаточное — не выполнит операцию. |
| Рабочий ход штока | Малый, прецизионный: от 5 до 30 мм. |
| Скорость перемещения | Низкая и регулируемая с высокой точностью: 0.1 – 5 мм/с. |
| Номинальное рабочее давление | 40 – 100 бар (4 – 10 МПа) — обычно используется система среднего давления для лучшего контроля. |
| Точность позиционирования | Крайне высокая: ±0.01 – 0.05 мм, обеспечивается прецизионной гидроаппаратурой (сервоклапаны, дроссели) и датчиками обратной связи. |
| Способ управления | • Автоматическое от блока управления технологическим процессом (ТП) по заданной программе. • Ручное дублирование для наладки. • Контроль по усилию (сигнал с датчика силы) для предотвращения повреждений. |
| Материалы исполнения | • Корпус, шток: Нержавеющая сталь AISI 304, 316 (для чистоты и коррозионной стойкости). • Уплотнения: Высокотемпературные — фторкаучук (FKM/Viton), PTFE-композиты или (в критичных случаях) сильфонное уплотнение для полной герметизации и работы в вакууме/контролируемой атмосфере. • Крепления: Фланцевые, для установки на вакуумный фланец или корпус установки. |
| Рабочая среда и условия | • Гидравлическая жидкость: Специальные высокотемпературные или синтетические масла, сохраняющие стабильность свойств. • Внешняя среда: Возможна работа в вакууме или инертной атмосфере (аргон, гелий) внутри кристаллизационной камеры. Это накладывает требования к материалу и типу уплотнений. • Температура в зоне установки: Повышенная (до +100°C и более от нагрева печи). |
| Система контроля и управления | • Датчик линейного перемещения (LVDT или магнитострикционный) высокой точности. • Датчик усилия (тензометрический) на штоке или в соединении. • Пропорциональный гидрораспределитель (сервоклапан) для плавного управления скоростью и усилием. |
| Тип крепления | • Фланцевое крепление к корпусу кристаллизационной установки, часто через вакуумный уплотнитель (медное кольцо, сильфон). • Шток соединяется с держателем (патроном) затравки. |
