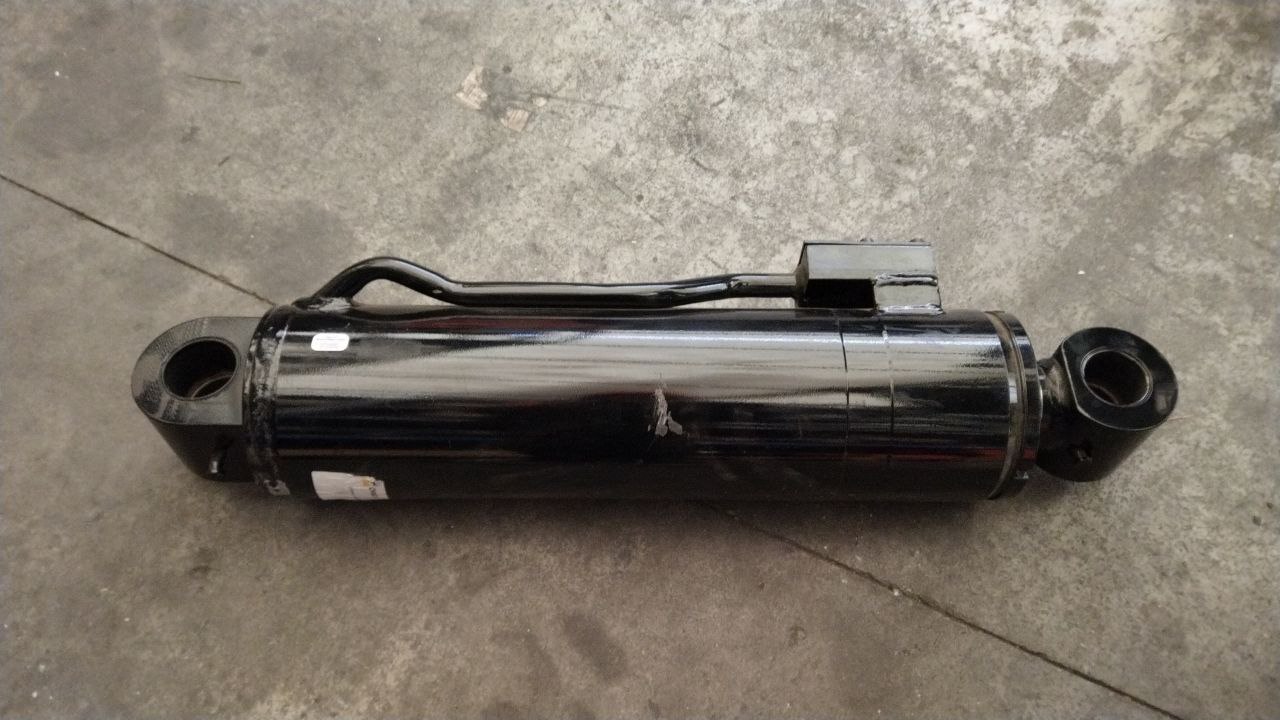

Гидроцилиндр каретки — это специализированный гидравлический цилиндр, предназначенный для привода и точного позиционирования подвижной каретки (салазок, суппорта, ползуна) в составе промышленного оборудования: станков, обрабатывающих центров, сварочных манипуляторов, координатных столов. Комплект включает в себя сам цилиндр и запасной ремонтный набор уплотнений для быстрого восстановления герметичности и продления срока службы без длительного простоя.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Гидроцилиндр двустороннего действия для линейного перемещения каретки. Комплект «цилиндр + ремкомплект». |
| Основное назначение | Обеспечение поступательного движения с заданной скоростью и усилием для каретки, несущей инструмент, заготовку, сварочную головку или измерительный зонд. Обеспечивает точность позиционирования и повторяемость в автоматических циклах. |
| Конструктивные особенности под задачу | • Жёсткое соединение с кареткой: Шток часто жёстко крепится к каретке (а не через шарнир), что требует высокой соосности при монтаже. • Направляющие: Цилиндр работает в паре с прецизионными линейными направляющими (рельсовыми, шариковыми), которые воспринимают боковые нагрузки. • Компактность: Часто используется цилиндр с малым внешним диаметром для встраивания в конструкцию каретки. • Датчики позиции: Часто оснащается магнитострикционным или линейным энкодером для обратной связи. |
| Ключевые параметры (типовые/под заказ) | |
| Диаметр поршня (D) | От 32 мм до 100 мм (определяет усилие). |
| Диаметр штока (d) | От 20 мм до 60 мм (усилен для устойчивости к продольному изгибу при выдвижении). |
| Ход штока (S) | От 200 мм до 3000 мм (определяется длиной перемещения каретки). |
| Рабочее давление (P) | 70 – 210 бар (7 – 21 МПа). |
| Требуемое усилие перемещения | Рассчитывается исходя из массы каретки с полезной нагрузкой, сил трения в направляющих и требуемого ускорения. |
| Скорость перемещения | Регулируемая в широком диапазоне: от 10 мм/с (для точной подачи) до 1000 мм/с (для быстрого отвода). |
| Точность позиционирования | Высокая, достигается за счёт качественной гидроаппаратуры (сервоклапаны) и датчиков. Может составлять ±0.01 – 0.1 мм. |
| Материалы исполнения цилиндра | • Гильза: Сталь 45, нержавеющая сталь AISI 304 (для чистых помещений), внутреннее хонингование. • Шток: Сталь 40Х, хромированная и полированная. • Уплотнения (стандарт): Низкофрикционные полиуретан (PU) или PTFE-композиты для плавного хода и точного позиционирования. |
| Тип крепления | • Корпус: Фланец (передний/задний), лапы. • Шток: Резьбовое соединение (внутреннее/наружное) для жёсткой стыковки с кареткой, или сферическая опора. |
| Дополнительный ремкомплект (входит в комплект) | Полный набор уплотнений для однократного восстановления цилиндра: • Поршневые уплотнения (манжеты, кольца). • Уплотнение штока (манжета). • Грязесъёмник. • Направляющие кольца/втулки поршня и штока (при наличии). • Все необходимые резиновые O-rings (статические уплотнения). • Инструкция по замене. |
