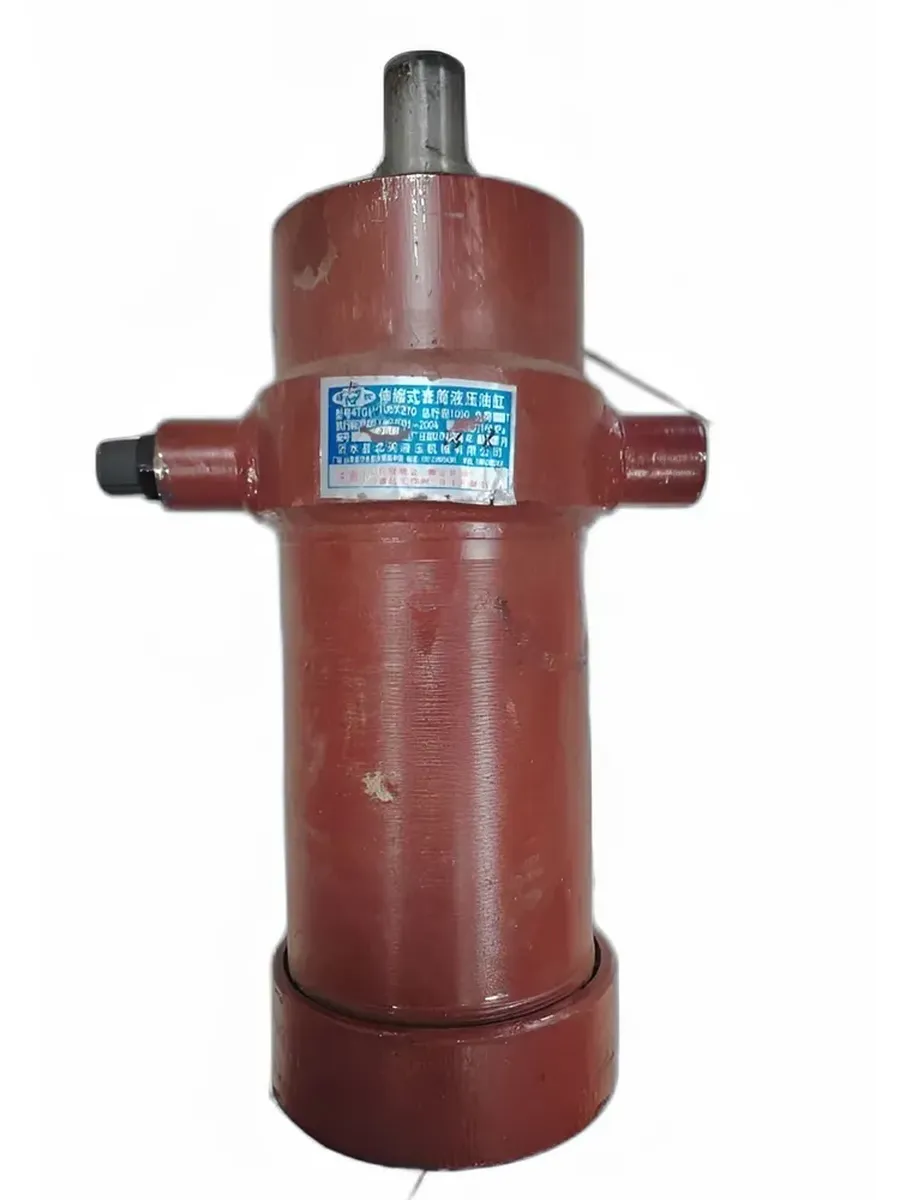

Гидроцилиндр хода формы в сборе — это готовый комплектный узел, предназначенный для привода механизма перемещения формы (платформы, плиты) на технологическом оборудовании. Используется для открытия/закрытия, выдвижения/втягивания или позиционирования формующих элементов в промышленных установках, таких как термопластавтоматы (ТПА), вулканизационные прессы, литьевые и пресс-формы.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Специализированный гидроцилиндр в сборе с элементами крепления, управления и контроля. Готовый к установке комплект. |
| Основное назначение | Обеспечение точного, мощного и цикличного перемещения подвижной части формы (плиты, пуансона, матрицы) в технологическом оборудовании. Формирование требуемого усилия смыкания или перемещения. |
| Функции в системе | 1. Смыкание формы: Создание необходимого усилия для плотного прижатия половин формы перед впрыском/заливкой. 2. Открытие/закрытие формы: Перемещение подвижной плиты на заданный ход для извлечения изделия или загрузки материала. 3. Выталкивание/втягивание: Работа в составе узла выталкивания готовых изделий из формы. |
| Тип цилиндра | • Поршневой, двустороннего действия (для точного управления в обеих фазах). • Возможны конструкции телескопического типа для увеличения хода при компактных габаритах. • Часто с точным позиционированием и датчиками хода. |
| Конструкция комплекта | В состав комплекта (в сборе) обычно входят: 1. Гидроцилиндр: Корпус (гильза), шток-поршень с хромированием, крышка с направляющей. 2. Система крепления: Монтажный фланец, проушины, пальцы, стопорные кольца. 3. Гидравлическая арматура: Быстросъёмные разъёмы, подводящие штуцера, гибкие рукава высокого давления (РВД) в сборе с фитингами. 4. Система управления и контроля (опционально): Датчики положения (индуктивные, магнитострикционные), клапаны регулирования скорости (дроссели), обратные клапаны. 5. Крепёж и уплотнения: Комплект болтов, гаек, уплотнительных прокладок. |
| Ключевые параметры (индивидуальны под заказ) | |
| Усилие на штоке (F) | От 5 до 500 кН (≈0.5 до 50 тонн-сил) и выше. Определяется технологическим процессом. |
| Рабочее давление (P) | От 160 до 320 бар (16-32 МПа). Стандартно — 210 бар. |
| Диаметр поршня (D) | От 40 до 250 мм в зависимости от требуемого усилия. |
| Ход штока (S) | От 50 до 1500 мм (зависит от габаритов формы и требуемого раскрытия). |
| Скорость перемещения | • Рабочая (смыкание/размыкание): 0.1 — 0.5 м/с. • Приближения/отвода: до 1 м/с (для сокращения времени цикла). |
| Точность позиционирования | Высокая, обеспечивается гидроаппаратурой. Может достигать ±0.1 мм при использовании сервоклапанов и датчиков обратной связи. |
| Материалы исполнения | • Гильза: Сталь 45, 30ХГСА с внутренним хонингованием и хромированием. • Шток: Сталь 40Х, хромированный и полированный. • Уплотнения: Полиуретан (PU), фторкаучук (FKM/Viton) для высоких температур и износостойкости. • Гидроарматура: Сталь, нержавеющая сталь. |
| Рабочая среда (жидкость) | Гидравлические масла типа ИГП, И-Г-А, Total Azolla ZS 46, Shell Tellus и аналоги, совместимые с материалом уплотнений. |
| Температура окружающей среды | +10°C до +45°C (стандартные условия цеха). При работе в горячих цехах возможны специсполнения. |
| Степень защиты | IP65 — для защиты от пыли и струй воды при мойке оборудования. |
