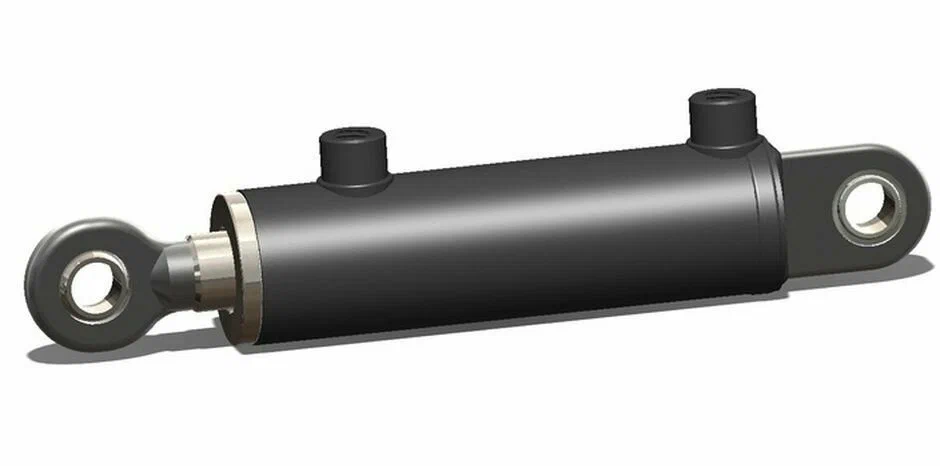

Гидроцилиндр Ф80хФ45-400мм — это универсальный гидравлический цилиндр двустороннего действия с диаметром поршня 80 мм, диаметром штока 45 мм и рабочим ходом 400 мм. Относится к категории стандартных промышленных гидроцилиндров средней мощности, предназначенных для широкого спектра задач, где требуется создание линейного усилия от 5 до 10 тонн.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Гидроцилиндр поршневой, двустороннего действия. |
| Условное обозначение (расшифровка) | Ф80хФ45-400мм • Ф80 — Диаметр поршня (внутренний диаметр гильзы), 80 мм. • Ф45 — Диаметр штока, 45 мм. • 400мм — Рабочий ход штока, 400 мм. |
| Основное назначение | Преобразование энергии потока гидравлической жидкости в возвратно-поступательное механическое движение для зажима, подъёма, прессования, переключения, подачи в составе станочного, прессового, испытательного и другого промышленного оборудования. |
| Конструкция | • Гильза (труба цилиндра): Стальная, с внутренним хонингованием и хромированием. • Шток: Стальной, закалённый, с твёрдым хромированием и полировкой. • Поршень: Стальной, с установленными уплотнениями. • Крышки: Передняя (штоковая) и задняя (донная) из стали или чугуна. • Направляющая втулка штока: Бронзовая или стальная с антифрикционным покрытием. |
| Ключевые параметры | |
| Диаметр поршня (D) | 80 мм |
| Диаметр штока (d) | 45 мм |
| Ход штока (S) | 400 мм |
| Рабочее давление (номинальное, Pном) | 16 МПа (160 бар / 160 кгс/см²) — стандартное. Допускается работа до 20 МПа (200 бар). |
| Расчётное усилие (при 160 бар) | • Усилие на выдвижение (толкающее): Fвыд = P * (πD²/4) = 16 * (3.14*8²/4) ≈ 80.4 кН (~8.2 тонн-сил). • Усилие на втягивание (тянущее): Fвтяг = P * (π(D² — d²)/4) = 16 * (3.14*(8² — 4.5²)/4) ≈ 56.3 кН (~5.7 тонн-сил). |
| Испытательное давление | 24 МПа (240 бар) — опрессовка при изготовлении. |
| Рабочая жидкость | Минеральные гидравлические масла марок И-Г-А, И-Г-Д, ВМГЗ по ГОСТ 17479.3-85, или их импортные аналоги (ISO VG 32, VG 46). |
| Температура рабочей жидкости | От -20°C до +80°C (при использовании стандартных уплотнений из NBR). |
| Типы уплотнений (стандарт) | • Поршневые: Манжеты или наборы колец из износостойкого полиуретана (PU) или нитрила (NBR). • Штоковые: Манжета и грязесъёмник. • Статические: Резиновые кольца круглого сечения (O-ring). |
| Типы крепления (варианты) | • Лапы (посадочные фланцы) на корпусе — MS1. • Проушины на штоке и корпусе — ME2. • Фланец передний/задний. Конкретный тип указывается при заказе. |
| Присоединительная резьба гидропортов | Стандартно М14х1.5 или М18х1.5 (метрическая). Возможен вариант G 1/4″ или G 3/8″ (дюймовая трубная). |
| Минимальная длина в сложенном состоянии (Lmin) | Lmin ≈ Ход (S) + Конструктивная длина. Для данного цилиндра ~ 650 – 750 мм. |
| Материалы основных деталей | • Гильза: Сталь 45 (нормализованная), внутреннее хонингование + хромирование. • Шток: Сталь 40Х, закалка + хромирование. • Крышки, проушины: Сталь 35 или СЧ25. |
| Вес (ориентировочно) | ~15 – 25 кг (зависит от типа крепления и материала крышек). |
