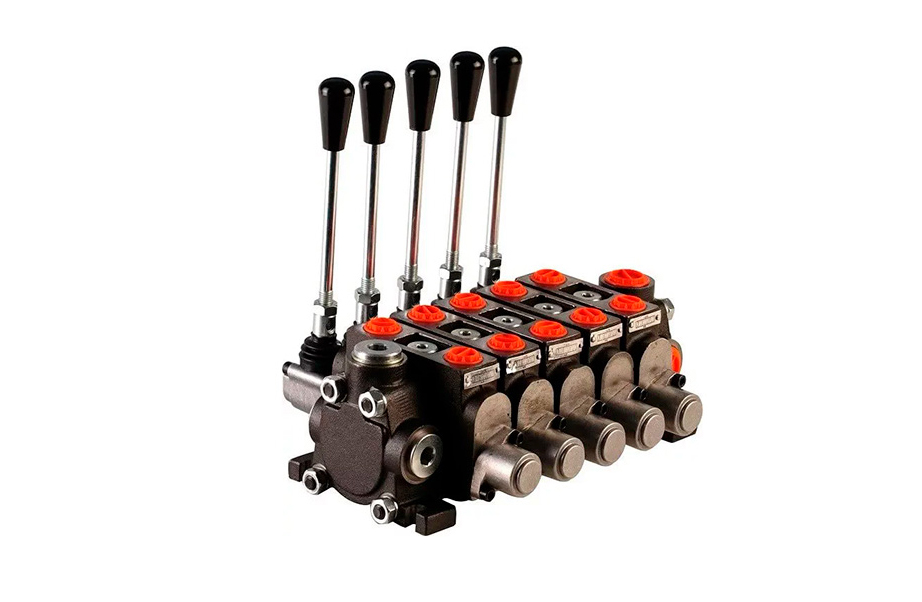

Гидрораспределитель секционный 5PC100-N2A1A1A1A1 T2 GKz1 — это многосекционный (пятисекционный) золотниковый распределитель с ручным управлением, предназначенный для одновременного или независимого управления несколькими гидравлическими исполнительными механизмами в составе одной гидросистемы. Модель основана на популярной серии PC100 и используется на экскаваторах, погрузчиках, лесозаготовительной и другой мобильной технике. Комбинация символов в маркировке определяет тип золотников, схему работы, тип управления и дополнительные опции.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Многосекционный (блочный) гидрораспределитель с механическим (рычажным) управлением. |
| Базовый стандарт / Серия | Серия PC100 (распространенный стандарт для мобильной техники). |
| Полная маркировка | 5PC100-N2A1A1A1A1 T2 GKz1 — посимвольная расшифровка: • 5 – Количество секций (золотников) в распределителе. В данном случае пять. |
| • PC100 – Типоразмер и серия распределителя. Определяет габариты, посадочные плоскости, номинальный расход и давление. | |
| • N2 – Исполнение входной (напорной) и сливной секций. N – определенный тип, 2 – вариант с двумя сливными каналами (например, для раздельного слива от предохранительных клапанов). | |
| • A1A1A1A1 – Последовательность типов рабочих золотников в четырех (из пяти) секциях. A1 – стандартный 4/3 золотник с фланцевым управлением и определенной гидросхемой (например, с дросселированием на выходе и предохранительным клапаном). Последняя, пятая секция может быть задана отдельно или одна из A1. | |
| • T2 – Тип управления (механическое, рычажное). T2 – рычажное управление с определенным углом поворота и усилием. | |
| • GKz1 – Исполнение предохранительных (переливных) клапанов. GK – главный предохранительный клапан, z1 – его вариант настройки (давление срабатывания). | |
| Основное назначение | Распределение потока рабочей жидкости от одного насоса к нескольким (в данном случае к пяти) гидроцилиндрам или гидромоторам рабочего оборудования мобильной машины (например, управление стрелой, ковшом, поворотом, гусеницами). |
| Номинальное давление | Для серии PC100: до 35 МПа (350 бар). |
| Номинальный расход | Для серии PC100: до 100 л/мин (может быть 80-120 л/мин в зависимости от исполнения). |
| Тип управления | Рычажное механическое (T2). Каждая секция управляется отдельным рычагом, связанным с золотником через механику. Возможны варианты с пружинным возвратом в нейтраль. |
| Схема золотников | 4/3 (четыре линии, три позиции). В нейтрали поток обычно перекрыт или направлен на слив. Перемещение золотника соединяет напор с одной из рабочих линий (А или В). Золотники типа A1 часто имеют встроенные дроссели и предохранительные клапаны для каждой секции. |
| Материалы | • Корпус (секции): Высокопрочный чугун. • Золотники: Закаленная и шлифованная сталь. • Уплотнения: Маслобензостойкая резина (NBR). |
| Присоединение | • Гидравлическое: Резьбовые порты M22x1.5, M27x2 или фланцы на торцах секций. • Механическое: Рычаги выведены наверх, имеют стандартные отверстия под тяги. |
