Краткое описание:

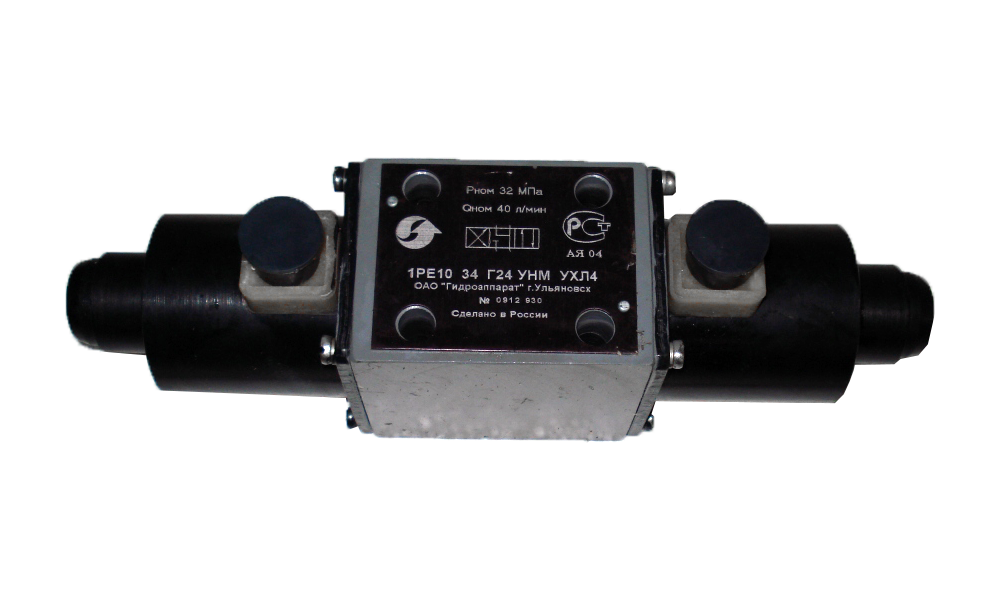

Позиционный золотниковый гидрораспределитель с электрогидравлическим управлением (соленоидным приводом) для направления потока рабочей жидкости в гидросистемах. Исполнение УНМ предназначено для работы в умеренном и холодном климате. Применяется в промышленном и мобильном гидроприводе.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Гидравлический распределитель золотникового типа, с электромагнитным управлением. |
| Модель / Обозначение | 1РЕ.10.34.Г24.УНМ |
| • 1РЕ | Серия или тип распределителя (золотниковый, с электромагнитным управлением). |
| • 10 | Условный проход: Ду10 (≈ 10 мм). Номинальный размер проходного сечения. |
| • 34 | Номинальный расход: 34 л/мин — расход жидкости, на который рассчитан распределитель при номинальных параметрах. |
| • Г24 | Исполнение по схеме и напряжению: «Г» – тип золотника (вероятно, 4/3 или 4/2 с определенной схемой), «24» – напряжение управления 24 В постоянного тока. |
| • УНМ | Климатическое исполнение: У – для районов с умеренным климатом, Н – наружного (или наоборот, требует уточнения), М – модификация. Часто УН – умеренный и холодный климат. |
| Основное назначение | Дистанционное направление потока рабочей жидкости в гидросистеме (например, к поршневой или штоковой полости гидроцилиндра, к гидромотору) путем подачи электрического сигнала на катушки соленоидов. |
| Рабочая среда | Индустриальные минеральные масла (И-20А, И-30А, И-40А), жидкости на нефтяной основе, некоррозионные гидравлические жидкости. |
| Номинальное давление (Pном) | 16 – 32 МПа (160 – 320 бар). Точное значение необходимо уточнять по технической документации. |
| Максимальное давление (Pmax) | До 40 МПа (400 бар) кратковременно. |
| Схема распределения (золотника) | 4/3 (четыре линии, три позиции) или 4/2 (четыре линии, две позиции). Возможны схемы: «закрытый центр», «открытый центр», «тандемный центр» и др. (определяется символом «Г»). |
| Тип управления | Электромагнитное (соленоидное). Две или одна катушки соленоида. Возврат золотника в нейтральное (исходное) положение осуществляется пружинами. |
| Напряжение управления | 24 В постоянного тока (DC). |
| Класс защиты электромагнита | Стандартно IP65 (пыле- и водозащищенное исполнение). |
| Степень герметичности (класс утечек) | Класс «А» по ГОСТ (нормальные утечки) или лучше. |
| Присоединение | Резьбовое по портам: Чаще всего М18х1,5 или М22х1,5 для Р=32 МПа. |
| Монтаж | Монтаж на плите или в линии. |
| Температура рабочей среды | От -20°C до +80°C (для исполнения УНМ и стандартных NBR-уплотнений). |
| Вязкость рабочей жидкости | Оптимальная: 10 – 400 мм²/с (сСт). |
| Материалы основных деталей | Корпус: Закаленная сталь или высокопрочный чугун. Золотник: Закаленная сталь с хромированием. Втулка (гильза): Закаленная сталь. Уплотнения: Маслобензостойкая резина (NBR). |
| Время переключения | Около 0.05 – 0.15 с в зависимости от давления и вязкости. |
