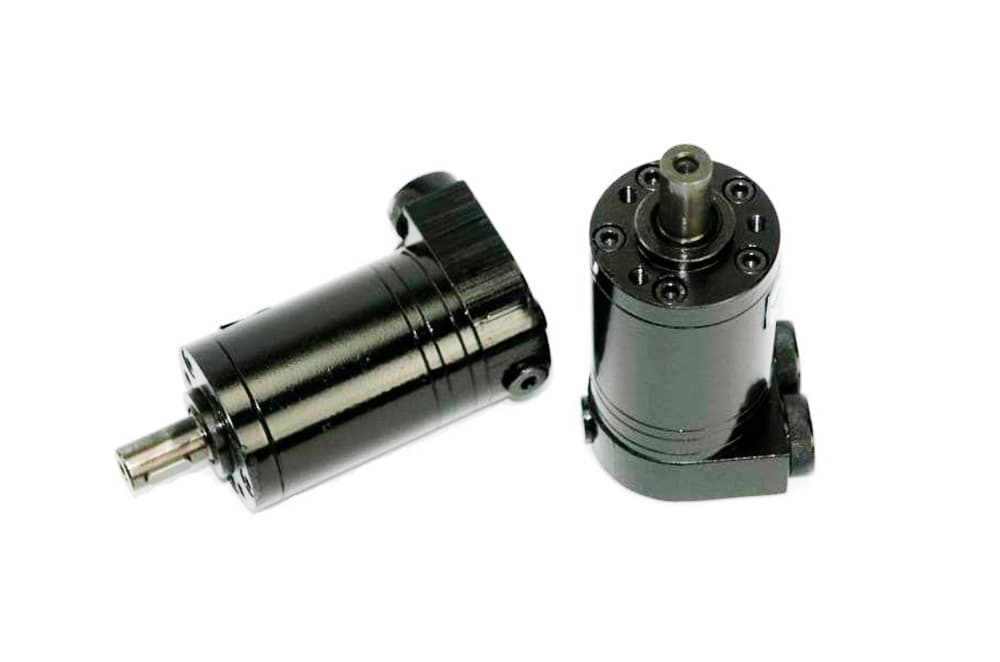

Гидромотор BMM-20P1CY1 — это аксиально-поршневой регулируемый гидромотор с наклонным диском, предназначенный для применения в тяжелых условиях эксплуатации в составе гидравлических систем мобильной и промышленной техники. Обладает функцией изменения рабочего объема, что позволяет гибко регулировать скорость вращения и крутящий момент. Конструкция мотора обеспечивает высокий КПД, надежность и длительный срок службы.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Аксиально-поршневой регулируемый гидромотор с наклонным диском (переменной производительности). |
| Модель / Обозначение | BMM-20P1CY1 (расшифровка кода производителя). • BMM – серия гидромоторов. • 20 – номинальный рабочий объем, см³/об (приблизительно). • P1 – вариант исполнения и типа регулирования. • C – тип вала или вариант конструкции. • Y1 – вариант уплотнений и присоединений. |
| Основное назначение | Преобразование энергии потока гидравлической жидкости в регулируемое вращательное движение. Привод рабочих органов техники: лебедок, колесных пар, поворотных механизмов, конвейеров, где требуется изменение скорости и момента. |
| Принцип действия | Изменение угла наклона диска (шайбы) относительно оси блока цилиндров позволяет плавно регулировать рабочий объем мотора от минимального до максимального значения, тем самым изменяя скорость вращения при постоянном потоке. |
| Рабочий объем | Номинальный (максимальный): ~20 см³/об. Минимальный объем — уточняется по кривой регулирования (обычно 30-40% от номинала). |
| Номинальное давление | До 35 МПа (350 бар). Максимальное давление — до 42 МПа (420 бар). |
| Максимальный крутящий момент | Приблизительно 100-110 Нм (при 350 бар и номинальном объеме). |
| Частота вращения | Рабочий диапазон: от 50 до 3000 об/мин (зависит от условий работы и давления). |
| Регулирование | Гидравлическое дистанционное или механическое (в зависимости от исполнения). Изменение рабочего объема. |
| Тип управления | Внешним сигналом давления (пилотное управление) для изменения угла наклона диска. |
| Рабочая жидкость | Минеральные масла по DIN 51524 (HLP, HVLP) с вязкостью 10…100 сСт (оптимально 46 сСт), класс чистоты не ниже 19/17/14 по ISO 4406. |
| Присоединение | • Гидравлическое: Фланцевое, с резьбовыми отверстиями. Размеры по стандарту SAE или ISO. • Механическое: Выходной вал со шлицами (стандарт ISO, SAE или DIN). |
| Материалы | Корпус: алюминиевый спвал или чугун. Блок цилиндров и поршни: закаленная сталь. Опорный диск: износостойкий материал. |
| Уплотнения | Стандартные — NBR. Возможны исполнения с FKM (витон) для специальных жидкостей. |
| Масса (примерная) | Около 15–18 кг (зависит от конкретной комплектации). |
