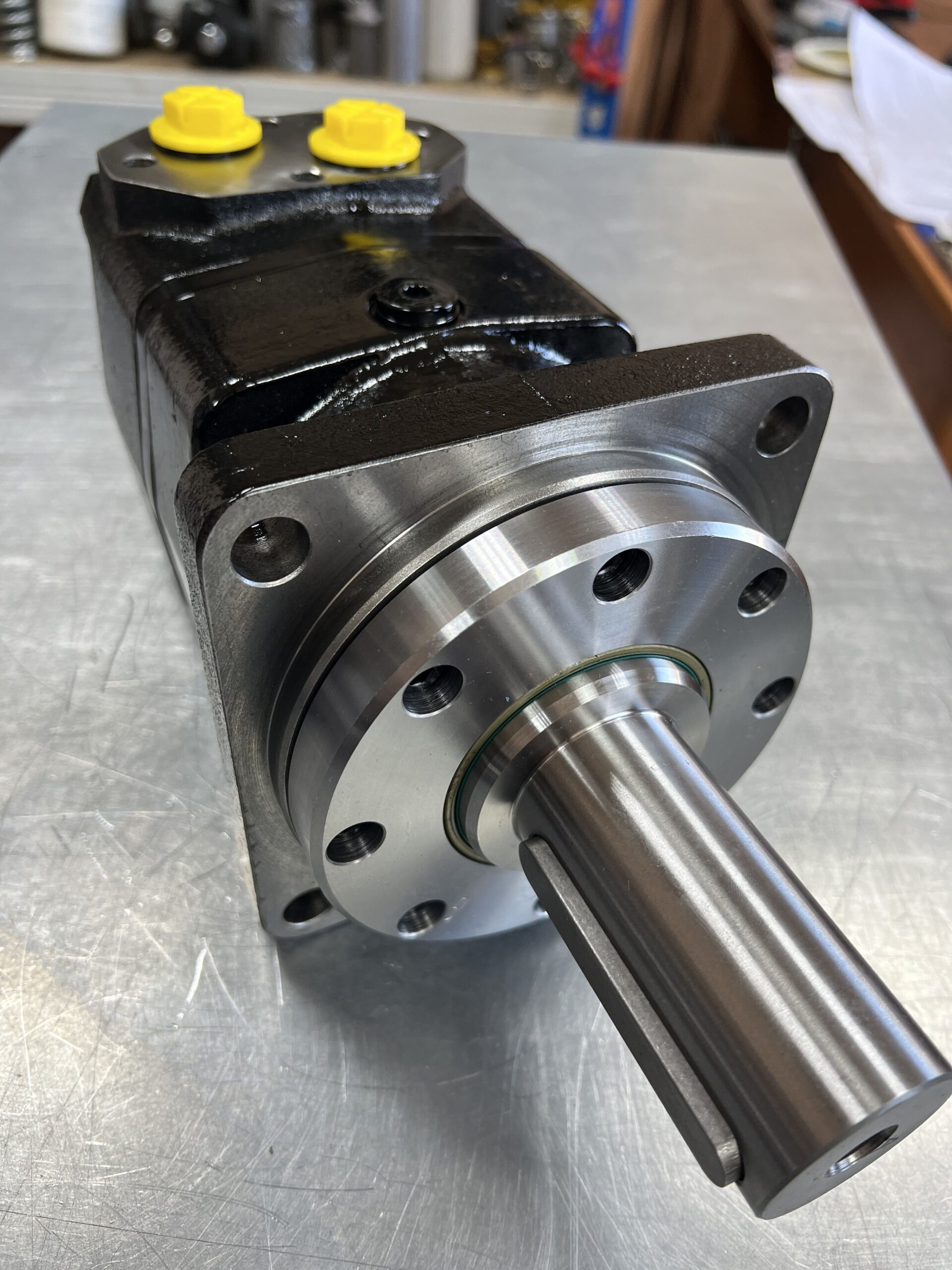

Гидромотор BM4U-160P33A4Y/T7 — это мощный аксиально-поршневой гидромотор с постоянным рабочим объемом, разработанный для тяжелых условий эксплуатации в составе гидроприводов мобильной, дорожно-строительной и промышленной техники. Характеризуется высоким крутящим моментом, надежностью и длительным ресурсом. Исполнение T7 указывает на специальные требования к материалам и уплотнениям, адаптированные для работы в широком диапазоне температур и со специфическими жидкостями.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Аксиально-поршневой гидромотор с постоянным рабочим объемом, с наклонным диском. |
| Модель / Обозначение | BM4U-160P33A4Y/T7 • BM4U – Серия мощных гидромоторов. • 160 – Номинальный рабочий объем, см³/об (~160 см³). • P33 – Код конструкции и варианта присоединений. • A4 – Вариант вала и подшипникового узла. • Y – Базовая комплектация уплотнений. • /T7 – Специальное исполнение (часто означает адаптацию к экстремальным температурам, конкретным жидкостям или наличие особых опций). |
| Основное назначение | Преобразование энергии потока гидравлической жидкости в мощное вращательное движение с постоянным крутящим моментом. Привод тяжелых механизмов: ходовой части экскаваторов, буровых установок, лебедок, конвейеров, мешалок. |
| Принцип действия | Возвратно-поступательное движение поршней в наклонных цилиндрах преобразуется во вращение выходного вала через наклонный диск (шайбу). Мотор имеет постоянный угол наклона, что обеспечивает фиксированный рабочий объем. |
| Рабочий объем (номинальный) | 160 см³/об. |
| Номинальное давление | До 40 МПа (400 бар). Максимальное давление — до 45 МПа (450 бар). |
| Номинальный крутящий момент | Приблизительно 1000 Нм (при 400 бар и объеме 160 см³). |
| Частота вращения | Рабочий диапазон: от 5 до 1500 об/мин (пиковая — до 1800 об/мин). Оптимальная рабочая зона — 100-800 об/мин. |
| Регулирование | Не регулируемый (постоянного объема). Скорость и момент регулируются внешним гидрораспределителем или регулируемым насосом. |
| Рабочая жидкость | Гидравлические масла на минеральной основе (HLP, HVLP) с вязкостью 10…1000 сСт (рекомендовано 46…68 сСт при рабочей температуре). Класс чистоты по ISO 4406: 19/17/14 или выше. |
| Присоединение | • Гидравлическое: Фланцевое, стандарт SAE J518 Code 61 (ISO 6162-1) или аналогичный. Размер фланца соответствует высокому расходу. • Механическое: Выходной вал со шлицами (стандарт ISO, DIN или SAE) большой грузоподъемности. |
| Материалы | Корпус: высокопрочный чугун или сталь. Блок цилиндров и поршни: закаленная и шлифованная сталь. Опорный диск: износостойкая сталь с антифрикционным покрытием. |
| Уплотнения (исполнение /T7) | Специальные уплотнения, рассчитанные на: • Расширенный температурный диапазон (например, от -40°C до +120°C). • Работу с биоразлагаемыми жидкостими (HETG, HEES) или огнестойкими жидкостями (HFD). • Повышенную стойкость к абразивному износу. |
| Масса (примерная) | Около 70–85 кг (зависит от конкретной комплектации фланцев и вала). |
| Смазка подшипников | Внутренняя, от рабочей жидкости (общая гидросистема). |
