Краткое описание:

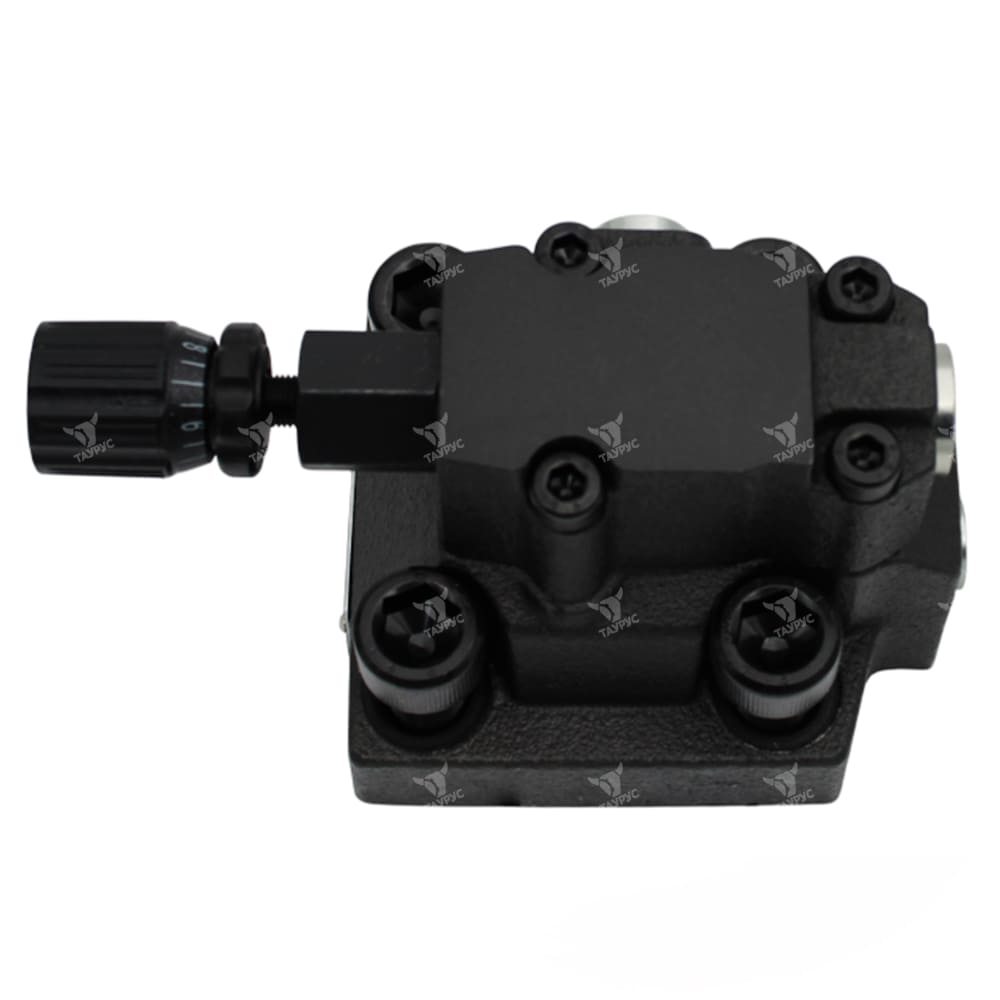

Предохранительный клапан прямого действия МКПВ-20/3С2Р2 для защиты гидросистем от превышения давления. Исполнение УХЛ4 предназначено для работы в умеренном и холодном макроклимате. Применяется в системах с минеральными маслами, эмульсиями и другими некоррозионными жидкостями.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Предохранительный клапан гидравлический прямого действия. |
| Модель / Обозначение | МКПВ-20/3С2Р2 УХЛ4 |
| • МКПВ | Серия: Малогабаритный Клапан Предохранительный Впружинный. |
| • 20 | Номинальный расход: 20 л/мин — пропускная способность. |
| • 3 | Условный диаметр прохода: 3 мм (или номер модификации). |
| • С2 | Исполнение по материалу: «С» – корпус из стали, «2» – конкретное исполнение седла и золотника. |
| • Р2 | Исполнение по регулировке и уплотнениям: «Р» – регулируемый, «2» – тип настройки и уплотнений. |
| • УХЛ4 | Климатическое исполнение: Для районов с холодным и умеренно-холодным климатом, работа в закрытых помещениях. |
| Основное назначение | Защита гидравлических систем (насосов, гидроцилиндров, трубопроводов) от аварийного повышения давления сверх установленного значения. Автоматический сброс излишней жидкости в бак при достижении давления настройки. |
| Принцип действия | Прямого действия. Давление жидкости воздействует на затвор (золотник). При превышении усилия настроенной пружины клапан открывается. При падении давления ниже усилия пружины – закрывается. |
| Рабочая среда | Индустриальные масла (И-20А, И-30А, И-40А и аналоги), жидкости на нефтяной основе, водо-масляные эмульсии. |
| Номинальное давление настройки (Pном) | Диапазон регулировки: от 0.5 до 32 МПа (от 5 до 320 бар). Конкретная настройка указывается при заказе или выполняется регулировочным винтом. |
| Условный проход (Dy) | 3 мм (номинальный диаметр условного прохода). |
| Номинальный расход (Qном) | 20 л/мин – номинальная пропускная способность при номинальном перепаде давления. |
| Присоединение | Резьбовое. Стандартно – наружная резьба М12х1,5 или М14х1,5 (требует уточнения по чертежу). |
| Материалы основных деталей | Корпус, крышка: Сталь 45, сталь 40Х. Золотник, седло: Сталь У8-У10, сталь 40Х с закалкой. Уплотнения: Резина маслобензостойкая (NBR), фторкаучук (Viton). Пружина: Сталь 60С2А, 50ХФА. |
| Температура рабочей среды | От -10°C до +80°C (для исполнения УХЛ4 с маслобензостойкими уплотнениями). |
| Класс герметичности | Класс «А» или «В» по ГОСТ 31294 (нормальная или повышенная герметичность). |
| Регулировка | Регулируемый. Давление срабатывания изменяется вращением регулировочного винта, сжимающего или ослабляющего пружину. Винт фиксируется контргайкой. |
| Положение при монтаже | Рекомендуется вертикальное (ось золотника вертикальна). Входное давление подводится к полости под золотником. Выход (слив) – в дренажную линию, направленную в бак. |
