Краткое описание:

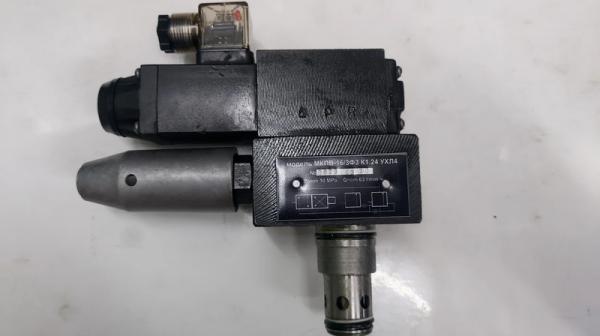

Малогабаритный предохранительный клапан прямого действия с регулировкой давления для защиты гидравлических систем. Исполнение УХЛ4 обеспечивает работоспособность в умеренном и холодном климате. Применяется в стационарном и мобильном оборудовании с минеральными маслами и другими некоррозионными жидкостями.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Предохранительный клапан гидравлический прямого действия, регулируемый. |
| Модель / Обозначение | МКПВ-20/3С3Р2.24 УХЛ4 |
| • МКПВ | Серия: Малогабаритный Клапан Предохранительный Впружинный. |
| • 20 | Номинальный расход: 20 л/мин – пропускная способность при номинальном давлении. |
| • 3 | Условный диаметр прохода: 3 мм. |
| • С3 | Исполнение по материалу: «С» – корпус из стали, «3» – вариант исполнения основных деталей и уплотнений. |
| • Р2 | Исполнение по регулировке: «Р» – регулируемый, «2» – тип регулировочного узла. |
| • .24 | Код конкретной настройки или давления: Указывает на заводскую настройку на определенное давление (например, 24 МПа). |
| • УХЛ4 | Климатическое исполнение: Для работы в умеренном и холодном климате в закрытых помещениях. |
| Основное назначение | Автоматическая защита гидросистем от аварийного повышения давления путем сброса рабочей жидкости в бак при достижении настроенного порога. |
| Принцип действия | Прямого действия. Давление жидкости воздействует на золотник, преодолевая усилие настроенной пружины. При открытии клапана происходит сброс; при падении давления – клапан закрывается. |
| Рабочая среда | Индустриальные масла (И-20А, И-30А, И-40А и т.п.), жидкости на нефтяной основе, некоррозионные гидравлические жидкости. |
| Давление настройки (предположительно) | 24 МПа (240 бар) – исходя из кода «.24» в маркировке. Диапазон регулировки серии МКПВ: от 0.5 до 32 МПа (5–320 бар). |
| Условный проход (Dy) | 3 мм. |
| Номинальный расход (Qном) | 20 л/мин при номинальном давлении и перепаде давления. |
| Присоединение | Резьбовое. Стандартно – наружная резьба М12х1,5 или М14х1,5. Требует уточнения по чертежу или паспорту. |
| Материалы основных деталей | Корпус, крышка: Сталь 45, сталь 40Х. Золотник, седло: Сталь У8-У10, сталь 40Х с закалкой. Уплотнения: Резина маслобензостойкая (NBR) по ГОСТ 7338, фторкаучук (Viton). Пружина: Сталь 60С2А, 50ХФА. |
| Температура рабочей среды | От -10°C до +80°C (для исполнения УХЛ4 с NBR-уплотнениями). |
| Класс герметичности | Класс «А» (нормальная герметичность) или «В» (повышенная) по ГОСТ 31294-2005. |
| Регулировка | Регулируемый. Изменение усилия пружины регулировочным винтом. Винт фиксируется контргайкой для предотвращения самопроизвольной раскрутки. |
| Положение при монтаже | Рекомендуется вертикальное (ось золотника вертикальна). Поток подводится к полости под золотником. Сливной порт должен быть соединен с баком без противодавления. |
| Вес | Около 0.2 – 0.4 кг (зависит от материала). |
