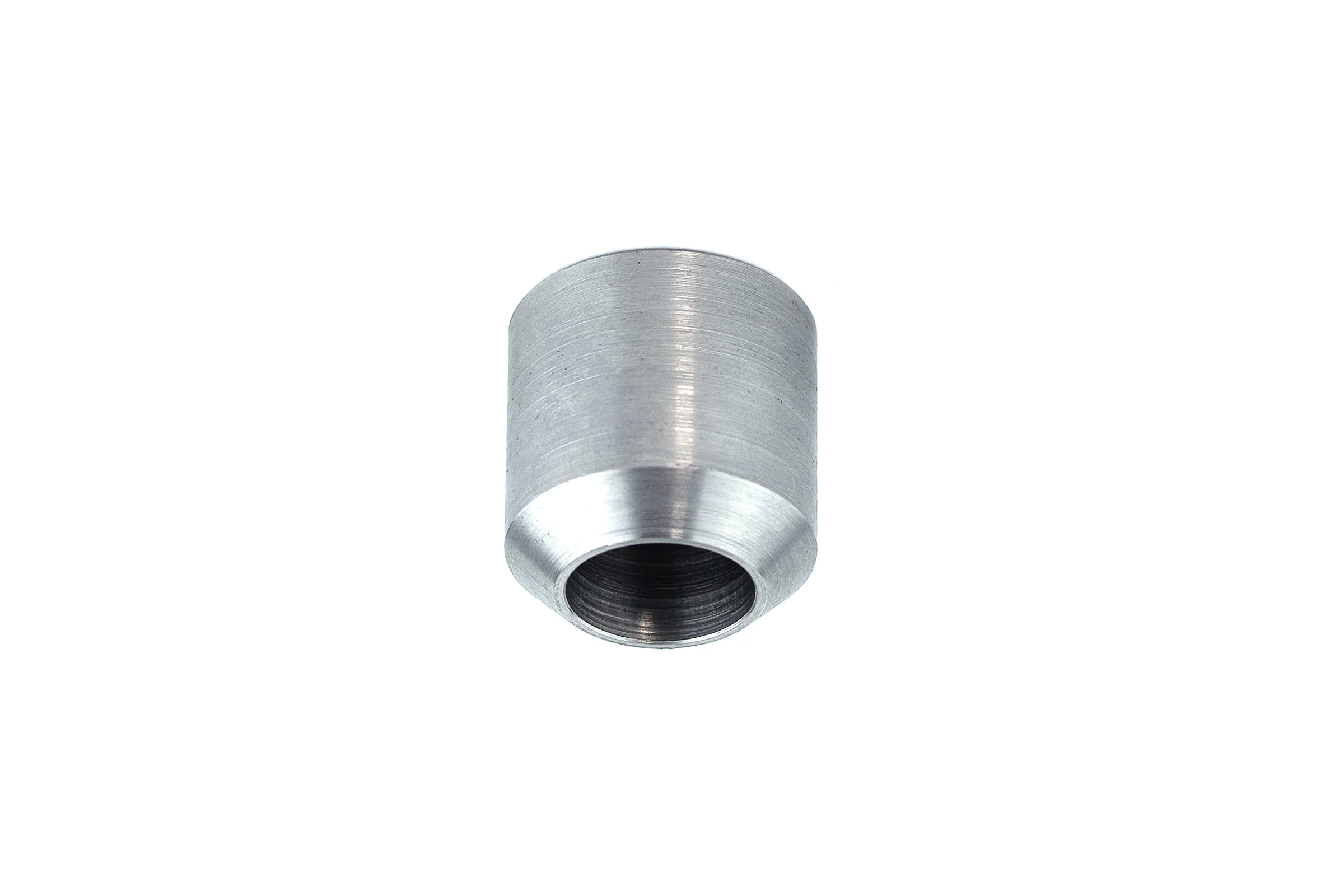

Изделие «Бобышка 2» — это металлическая деталь типа монтажной площадки или фланца сложной или стандартной геометрии, изготовленная методом высокоточной гидроабразивной резки. Основной конструктивный элемент — аккуратное сквозное отверстие диаметром 35 мм, выполненное в рамках той же технологической операции. Деталь применяется в качестве ответственного узла для крепления, соосного соединения или базирования других компонентов в промышленных конструкциях и механизмах.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Наименование изделия | Бобышка 2 с отверстием Ø35. Синонимы: Монтажная пластина, Фланец, Проушина, Опорный диск. |
| Основное назначение | Функциональный элемент для создания прочного соединения, служащий переходником, опорой подшипника, крепежной платформой или рычагом. Центральное отверстие диаметром 35 мм предназначено для точной установки вала, втулки, шпильки или служит проходом для трубопровода. |
| Технология изготовления | Гидроабразивная резка (WaterJet Cutting). Финишная формовка детали и отверстия производится струей воды под давлением до 6000 бар с примесью абразивного материала (гранатовый песок). |
| Ключевые преимущества технологии | • Идеальная точность: соблюдение геометрии по контуру и отверстию с допуском до ±0,1 мм. • Холодная резка: полное отсутствие термической деформации, напряжений в металле, наплывов и окалины. • Чистота кромки: минимальная шероховатость, не требующая часто дополнительной обработки. • Гибкость: возможность изготовления по сложному чертежу любой формы, включая внутренние отверстия. |
| Материал изготовления | Определяется ТЗ заказчика. Стандартные варианты: • Углеродистая сталь: Ст3, Сталь 20, Сталь 45. • Легированная сталь: 40Х, 30ХГСА. • Нержавеющая сталь: AISI 304 (08Х18Н10), AISI 316. • Цветные металлы: алюминий (АД1, АМг5), латунь (ЛС59). |
| Толщина заготовки | Задается чертежом. Рекомендуемый диапазон для данной детали: от 6 мм до 50 мм. Технология позволяет резать материал толщиной до 200 мм. |
| Геометрические параметры | • Внешний контур: Может быть квадратным, круглым, шестигранным или иметь произвольную фасонную форму согласно чертежу. • Основное отверстие: Сквозное, диаметром 35 мм (Ø35). Допуск на отверстие обычно соответствует H12 или уточняется заказчиком. • Дополнительные элементы: Наличие других отверстий, пазов, фасок, карманов (указывается в конструкции). |
| Точность и качество | • Допуск на габаритные размеры: ±0,2 мм (стандартно), может быть уже ±0,1 мм. • Качество кромки реза: Шероховатость в пределах Ra 1,6 – 3,2 мкм. • Отсутствие дефектов: Кромки ровные, без заусенцев, сколов и оплавлений. |
| Финишная обработка (опции) | • Без обработки: Поставка в состоянии после гидроабразивной резки. • Дополнительно: Снятие фаски (обычно С1-С2) на кромках отверстия и по контуру, торцевание для выравнивания толщины, пескоструйная обработка, шлифовка плоскостей. |
| Контроль качества | Проводится выборочный или полный контроль геометрических параметров с помощью точного измерительного инструмента (штангенциркуль, микрометр, калибр-пробка на Ø35 мм). По запросу — составление протокола с указанием замеров. |
| Поверхность детали | Лицевая и тыльная стороны соответствуют состоянию поверхности исходного металлопроката (горячекатаный, шлифованный, матовый). Кромка реза имеет характерный матово-бархатистый вид. |
