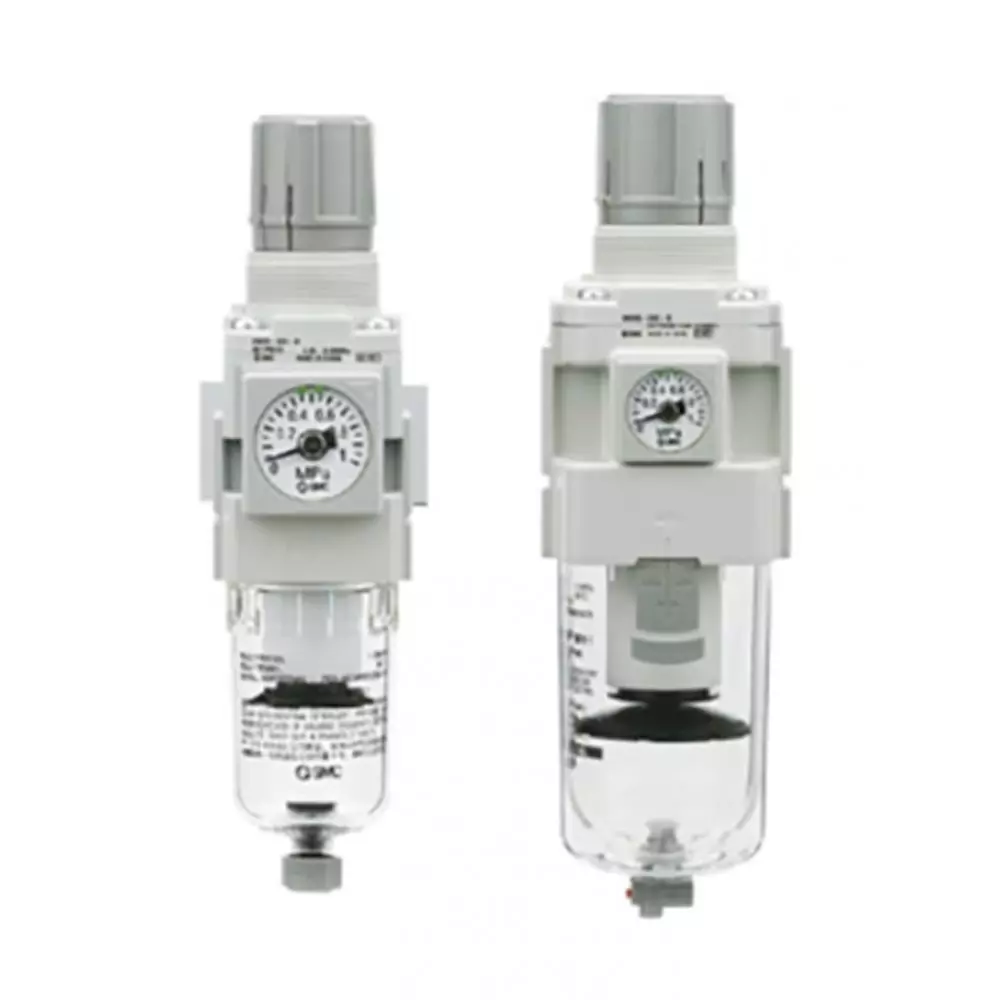

Фильтр-регулятор AW40-F06D от SMC — это высококачественный комбинированный блок подготовки сжатого воздуха, объединяющий в одном компактном корпусе фильтр грубой очистки с автоматическим сливом конденсата и точный регулятор давления (редуктор) с встроенным манометром. Исполнение с присоединительной резьбой G3/4″ обеспечивает высокую пропускную способность, что делает его идеальным решением для установки на вводе воздуха в цеховые сети, технологические линии, крупные станки и автоматизированные комплексы. Устройство гарантирует стабильное давление и чистоту воздуха, защищая дорогостоящее пневмооборудование от износа и поломок.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Комбинированный блок подготовки воздуха: фильтр-отстойник с автоматическим сливом и редукционный клапан (регулятор давления) с манометром. |
| Модель и маркировка | SMC AW40-F06D G3/4: • AW40 – Серия комбинированных фильтров-регуляторов SMC. • F – Наличие фильтра (Filter). • 06 – Размер порта: 06 соответствует резьбе G3/4″ (условный проход 20 мм). • D – Тип дренажного устройства: Автоматический дренаж (Auto Drain). • G3/4″ – Присоединительная резьба (BSPP). |
| Исполнение и конструкция | • Корпус: Литой алюминиевый сплав с анодированным покрытием. • Фильтрующий модуль: — Фильтроэлемент: Спеченная бронзовая трубка или синтетический волоконный материал (размер пор ~ 40 мкм). — Чаша (отстойник): Прозрачный поликарбонат (ударопрочный) для визуального контроля уровня конденсата. — Дренаж: Поплавковый автоматический дренажный клапан — сливает конденсат без участия оператора. • Регулятор давления (редуктор): — Принцип: Диафрагменного типа с компенсацией давления, обеспечивающий точное поддержание давления «после себя» независимо от колебаний расхода и входного давления. — Регулировка: Эргономичная рукоятка с фиксатором и градуированной шкалой. — Манометр: Встроенный, с диапазоном, соответствующим шкале регулятора (обычно 0-1.0 или 0-1.6 МПа). • Присоединение: Резьбовое, вход и выход расположены по одной оси (in-line) или под углом 90°. |
| Основное назначение | • Первичная (грубая) очистка и стабилизация давления сжатого воздуха на вводе в цех, участок или крупную установку. • Защита пневмоцилиндров, клапанов, инструмента, приводов от влаги, крупных частиц и скачков давления. • Обеспечение стабильных параметров воздуха для систем автоматизации и технологических процессов. • Использование в качестве мастер-блока на распределительном коллекторе. |
| Рабочие параметры | • Рабочая среда: Сжатый воздух, инертные газы. • Макс. рабочее давление: 1.0 МПа (10 бар) для стандартной модели. • Регулируемый диапазон давления: 0.05 – 0.85 МПа (0.5 – 8.5 бар). • Температура окружающей среды: -5°C до +60°C (без замерзания). • Степень фильтрации: 40 мкм (стандартно). • Пропускная способность (CV): Высокая, соответствует типоразмеру G3/4″ (уточняется по каталогу SMC). |
| Дренажная система | Автоматический поплавковый дренаж (тип D): • Принцип: При накоплении конденсата до определенного уровня поплавок поднимается и открывает клапан для сброса. • Преимущество: Не требует ручного обслуживания, повышает надежность системы. |
| Присоединительные размеры | Резьбовое соединение: G3/4″ (BSPP) — британская трубная цилиндрическая резьба. Вход и выход обычно взаимозаменяемы (двунаправленный поток). |
| Материалы исполнения | • Корпус: Анодированный алюминий ADC12. • Чаша фильтра: Прозрачный поликарбонат (ударопрочный). • Фильтроэлемент: Спеченная бронза. • Уплотнения: Нитрилбутадиеновый каучук (NBR). • Манометр: Стальной корпус, акриловое стекло. |
