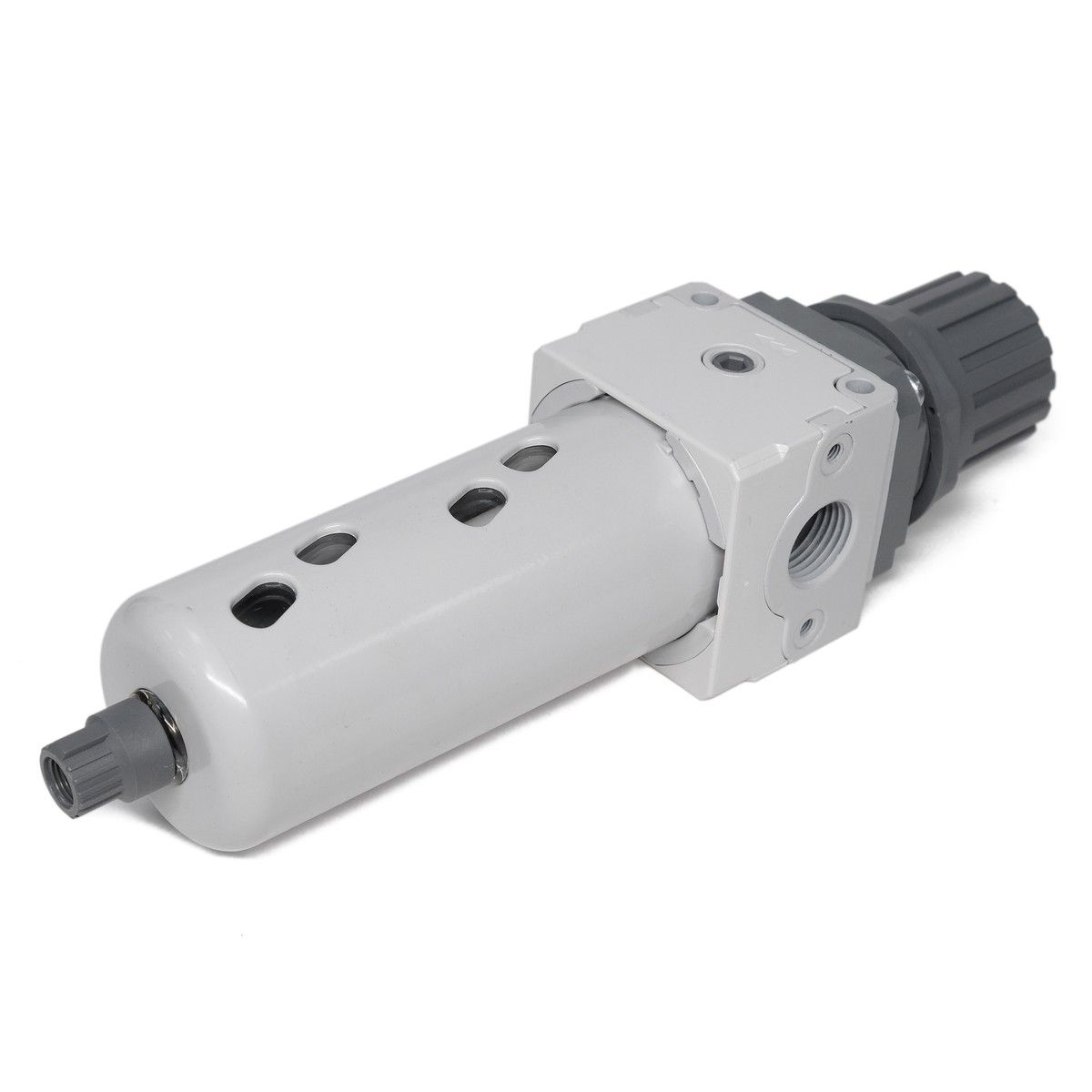

Фильтр-регулятор давления с резьбой G1/2″ — это комбинированное пневматическое устройство, предназначенное для очистки и точной регулировки давления сжатого воздуха в промышленных пневмосистемах. Устройство совмещает в себе функции фильтра-влагоотделителя и редукционного клапана, обеспечивая подачу чистого воздуха стабильного давления к потребителям (пневмоцилиндрам, клапанам, инструменту). Резьбовое присоединение 1/2″ предназначено для линий со средним и высоким расходом воздуха. Фильтр-регулятор является обязательным элементом подготовки воздуха, повышающим надежность и срок службы всего пневмооборудования.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Комбинированный фильтр-редуктор (регулятор) давления. |
| Модель и маркировка | Маркировка зависит от производителя, но ключевой параметр: Присоединение G1/2″ (Пример: FR-1/2, FRL-1/2-B). |
| Исполнение и конструкция | • Корпус: Литой из алюминиевого сплава, латуни или ударопрочного пластика. • Фильтрующий модуль: — Чаша (стакан): Прозрачный поликарбонат (для визуального контроля загрязнений) или металл. Содержит сменный фильтроэлемент. — Фильтроэлемент: Пористый материал (синтетическое волокно) со степенью фильтрации 40, 25 или 5 мкм. Работает по принципу циклона (закручивание потока) для отделения капель влаги и частиц. — Дренаж: Ручной клапан (кнопка) или автоматический поплавковый дренаж для слива скопившегося конденсата. • Регулятор (редуктор) давления: — Задающий элемент: Регулировочная пружина, на которую воздействует поворотная рукоятка. — Чувствительный элемент: Мембрана или поршень, реагирующий на изменение выходного давления. — Запорный узел: Клапан, управляемый мембраной, регулирующий проходное сечение. • Манометр: Встроенный, для визуального контроля установленного выходного давления (шкала в барах и/или psi). • Порты: Вход (IN) и Выход (OUT) с резьбой G1/2″ (внутренней или наружной, в зависимости от модели). |
| Принцип действия | 1. Фильтрация: Входящий воздух попадает в чашу, где закручивается. Центробежная сила отделяет капли воды и крупные примеси. Затем воздух проходит через фильтроэлемент, задерживая мелкие частицы и масляный аэрозоль. 2. Регулировка: Отфильтрованный воздух поступает в камеру регулятора. Поворот рукоятки сжимает задающую пружину, которая через мембрану открывает редукционный клапан. При превышении заданного выходного давления мембрана закрывает клапан, поддерживая давление постоянным. |
| Основное назначение | • Подготовка воздуха на входе в пневмосеть: Установка после ресивера компрессора. • Защита оборудования: Очистка воздуха и стабилизация давления перед пневмоцилиндрами, распределителями, пневмоинструментом. • Повышение эффективности: Оптимизация давления под конкретную задачу снижает расход воздуха. • Обеспечение стабильности: Подача постоянного давления независимо от колебаний в магистрали. |
| Ключевые параметры | • Присоединительная резьба: G1/2″ (дюймовая трубная). • Рабочая среда: Сжатый воздух, инертные газы. • Входное давление (макс.): До 16-20 бар. • Диапазон регулировки выходного давления: Обычно 0.5 – 12 бар. • Пропускная способность (Kv/Cv): Высокая, порядка Kv 4.0 – 8.0 м³/ч (для G1/2″). • Степень фильтрации: 5, 25 или 40 мкм (стандартно 40 мкм). • Емкость чаши для конденсата: ~50 – 100 мл. • Температурный диапазон: -10°C … +60°C (для прозрачной чаши). |
