Краткое описание:

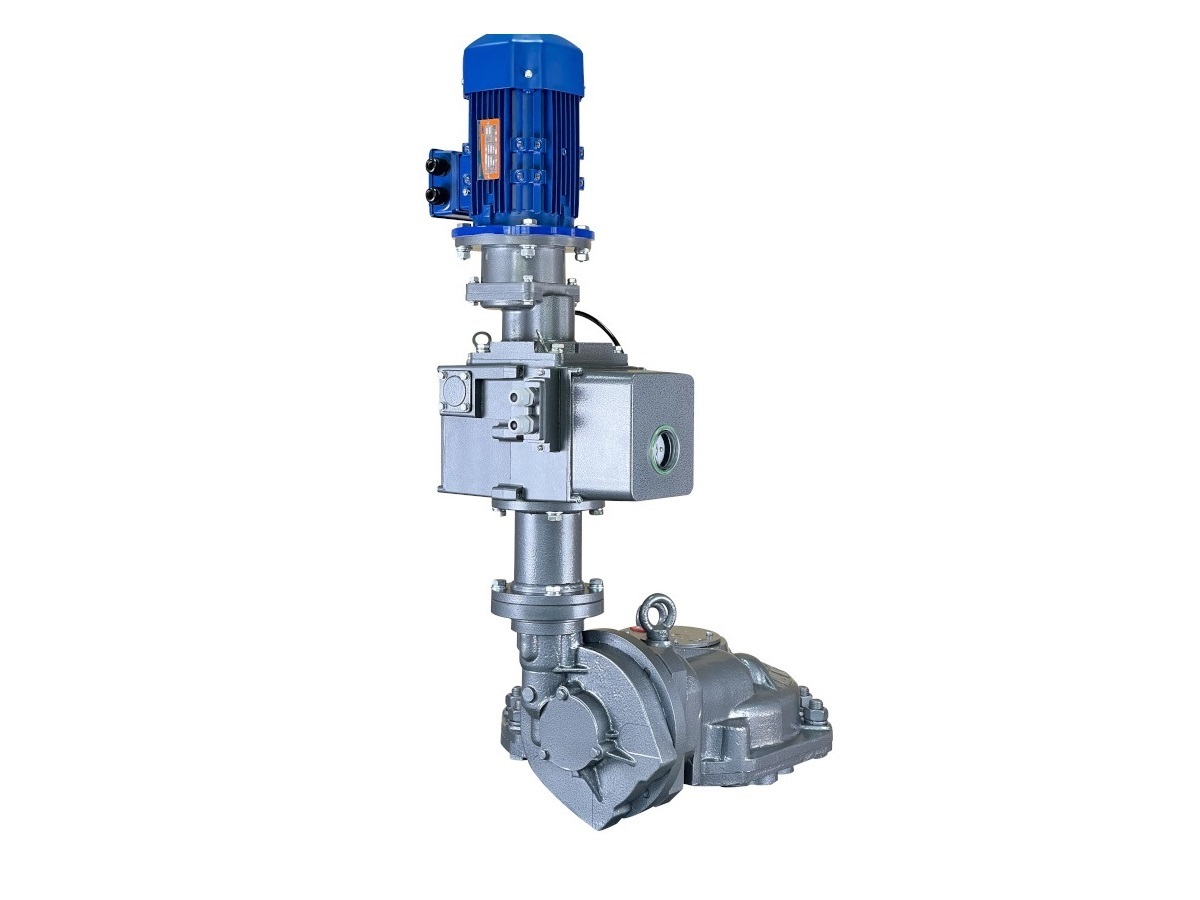

Электропривод А11М — это универсальный и надежный электромеханический привод, предназначенный для автоматизации многооборотной трубопроводной арматуры: задвижек, клиновых заслонок, шиберов. Является типовым представителем серии ПЭМ (Привод Электромеханический). Привод оснащен нереверсивным двигателем и механическим тормозом, что обеспечивает точную фиксацию положения и работу в системах с нестабильным напряжением.
| Параметр / Компонент | Расшифровка и детали |
|---|---|
| Общее обозначение | А11М • А – Условное обозначение серии или типа привода (в данном случае — многооборотный нереверсивный). • 11 – Условный типоразмер или код модификации, определяющий выходной крутящий момент и габариты. • М – Буква модификации (часто означает «модернизированный»). |
| Тип и принцип действия | • Тип: Многооборотный электромеханический привод. • Двигатель: Нереверсивный асинхронный, однофазный или трехфазный. • Реверс: Осуществляется механическим редуктором с помощью кулачковой муфты при остановленном двигателе. • Торможение: Механическое тормозное устройство (автономный тормоз) для фиксации положения. |
| Основные технические параметры | • Напряжение питания: ~220В / 380В, 50 Гц (зависит от исполнения). • Выходной крутящий момент: Определяется типоразмером 11 (например, ~100-250 Нм). • Скорость вращения выходного вала: ~16-24 об/мин (стандартная). • Класс защиты: IP54 (стандартно) — защита от пыли и брызг воды. • Климатическое исполнение: У, УХЛ (для умеренного и холодного климата). |
| Управление и сигнализация | • Органы управления: Встроенный командный аппарат (КОФ) с ручным переключателем и кнопками. • Сигнализация: Концевые выключатели в КОФ для сигнализации крайних положений «Открыто» и «Закрыто». • Ручной дублер: Маховик для ручного управления при отключении электропитания. |
| Механические характеристики | • Редуктор: Червячный или цилиндрический, в литом корпусе. • Выходной вал: Полый со шлицами или квадрат для соединения с арматурой. • Крепление: Фланцевое или на лапах, стандартизированное под арматуру. |
