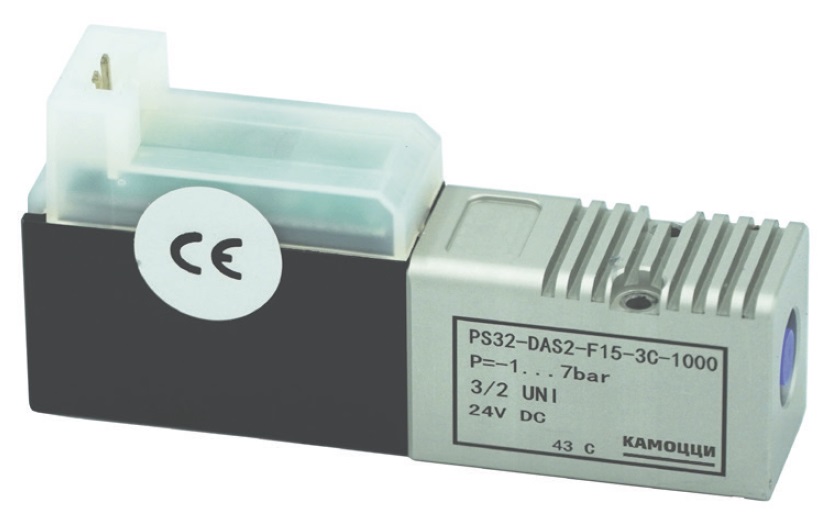

Электропневмораспределитель 3/2 — это ключевой элемент пневмоавтоматики, электромагнитный клапан, предназначенный для дискретного (включено/выключено) управления потоком сжатого воздуха, газов или жидкостей. Обладая тремя портами (вход, выход, выхлоп) и двумя положениями, он выполняет базовую, но критически важную функцию: подачу или перекрытие среды по электрическому сигналу. Благодаря простой конструкции, высокой надежности и разнообразию исполнений (нормально-закрытые, нормально-открытые, с разным напряжением), распределитель 3/2 находит применение в качестве запорного клапана, управляющего элемента для пружинных цилиндров, устройства продувки или сброса давления в системах автоматизации, станках и технологическом оборудовании.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Электромагнитный пневмораспределитель (соленоидный клапан) 3/2-ходовой. |
| Модель и маркировка | Маркировка зависит от производителя и включает ключевые параметры, например: 3/2-НЗ, G1/8″, 24V DC. • 3/2 – Основное обозначение: три порта (P – вход, A – рабочий выход, R – выхлоп), два положения. • НЗ/НО – Исполнение по умолчанию: Нормально-Закрытый (НЗ, NC) или Нормально-Открытый (НО, NO). • G1/8″ – Размер присоединительной резьбы (варьируется). • 24V DC – Напряжение питания электромагнитной катушки. |
| Исполнение и конструкция | • Корпус: Компактный, выполнен из коррозионностойких материалов: латунь, анодированный алюминий, нержавеющая сталь. • Запорный узел: — Прямого действия: Сердечник соленоида напрямую соединен с запорным элементом (тарелкой, мембраной, плунжером). Не требует минимального давления для срабатывания. — Непрямого (пилотного) действия: Электромагнит управляет пилотным каналом, который с помощью давления среды переключает основной золотник. Обладает большей мощностью при меньшем энергопотреблении, но требует минимального давления (обычно 0.5-1 бар). • Электромагнитная катушка: Съемная или встроенная, в пластиковом (IP65) или металлическом корпусе. Часто оснащена светодиодным индикатором работы и кнопкой ручного дублера для принудительного переключения без подачи напряжения. • Возвратный механизм: Пружина, определяющая положение клапана при обесточенной катушке (нормальное состояние). • Присоединение: Три резьбовых порта стандартных размеров: G1/8″, G1/4″, реже G3/8″. |
| Принцип действия (на примере НЗ) | • Нормальное состояние (катушка обесточена): Возвратная пружина удерживает запорный элемент (тарелку) на седле. Проход от входа P к выходу A перекрыт. Рабочий выход A соединен с выхлопом R (сообщается с атмосферой). • Рабочее состояние (катушка под напряжением): Электромагнитное поле втягивает сердечник, преодолевая усилие пружины. Запорный элемент отходит от седла, открывая проход P → A. Выхлоп R при этом перекрывается. • Для НО-исполнения логика обратная: в нормальном состоянии проход P→A открыт, а при подаче напряжения – закрыт, с соединением A→R. |
| Основное назначение | • Управление цилиндрами одностороннего действия: Подача воздуха в поршневую полость пружинного цилиндра для его выдвижения и последующий сброс через клапан для возврата. • Запорный (отсечной) клапан: Дистанционное включение/отключение подачи воздуха к участку пневмосистемы, инструменту (краскопульту, гайковерту) или агрегату. • Клапан сброса (продувки): Аварийный или технологический сброс давления из полости цилиндра, ресивера, технологической емкости. • Источник управляющего сигнала: Подача пилотного давления на управляющие порта более мощных распределителей (4/2, 5/2). • Вспомогательные функции: Продувка, охлаждение, управление пневмосигнализацией. |
| Ключевые параметры | • Функция: 3/2, нормально-закрытый (НЗ) или нормально-открытый (НО). • Присоединительная резьба: G1/8″, G1/4″ (наиболее распространены). • Рабочая среда: Очищенный сжатый воздух, инертные газы (азот, аргон), вода, масло (в зависимости от уплотнений). • Рабочее давление: 0.5 – 10 бар (для прямого действия часто от 0 бар). • Напряжение питания катушки: Стандартные значения: 24V DC (для ПЛК), 110V AC, 230V AC, 50/60 Гц. • Потребляемая мощность: Низкая (для DC: 1-3 Вт, для AC: 2-8 ВА). • Пропускная способность (Kv): Небольшая, зависит от размера (например, для G1/8″: Kv ~ 0.1 – 0.5 м³/ч). • Время срабатывания: 10 – 100 миллисекунд. • Класс защиты: IP65 (стандарт для промышленного исполнения). • Температурный диапазон: -10°C до +50°C (для электроники). |
