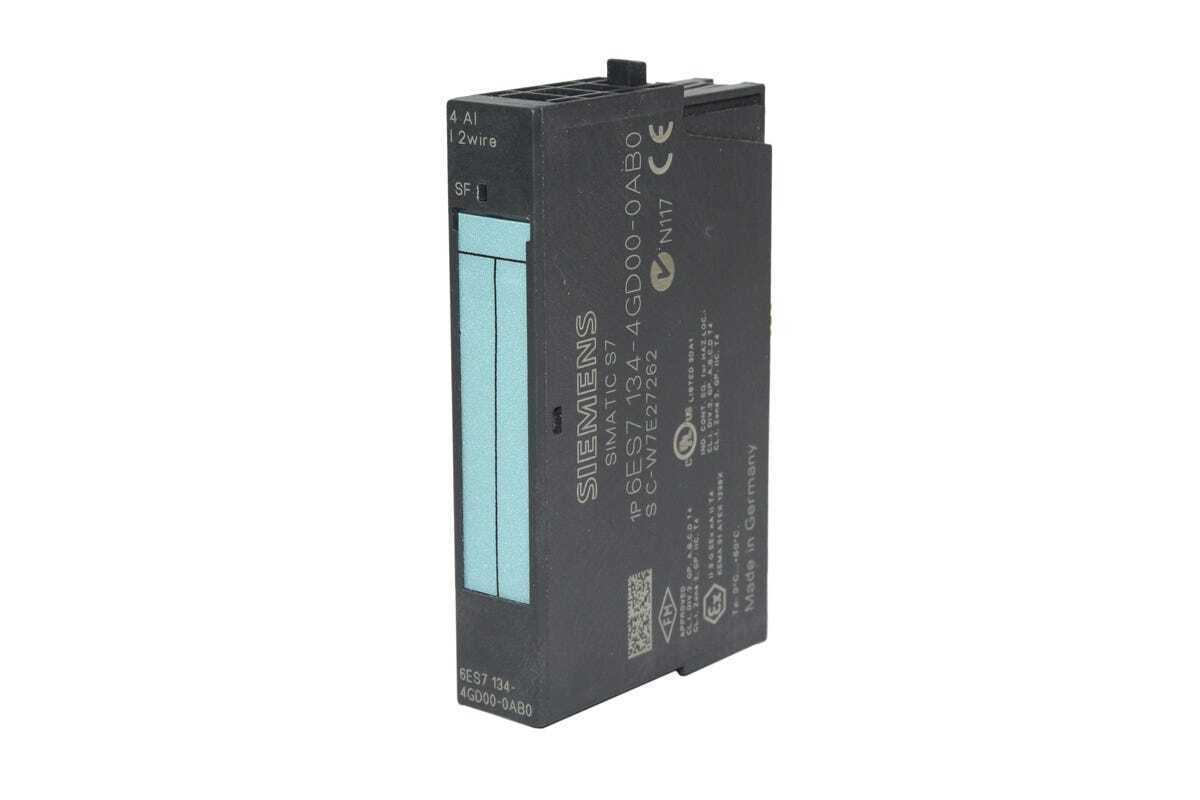

Электронный модуль 6ES7134-4GD00-0AB0 — это модуль аналогового ввода (AI) системы распределенного периферийного ввода-вывода SIMATIC ET 200SP. Модуль предназначен для высокоточного измерения сигналов от датчиков, преобразования их в цифровые значения и передачи в управляющий контроллер (ПЛК). Он поддерживает широкий диапазон аналоговых сигналов и является ключевым компонентом для построения точных систем контроля технологических параметров (давления, температуры, уровня, расхода) в современных АСУ ТП.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Модуль аналогового ввода постоянного тока для распределенной периферии. |
| Полное наименование | SIMATIC ET 200SP, AI 4xU/I 2-/4-wire HS Артикул: 6ES7134-4GD00-0AB0 |
| Основное назначение | • Подключение и измерение сигналов от 2- и 4-проводных датчиков с токовым или напряженческим выходом. • Преобразование аналоговых сигналов датчиков в цифровые значения для обработки в ПЛК. • Мониторинг технологических параметров: давление (по сигналу 4-20 мА), температура (по сигналу термопары или термосопротивления с использованием трансмиттера), уровень, расход. |
| Технические параметры | • Количество каналов: 4 изолированных друг от друга канала. • Тип входного сигнала (программируемый на канал): — Ток: 0/4…20 мА, ±20 мА — Напряжение: 0…10 В, ±10 В, ±5 В, 1…5 В • Разрядность (разрешение): 16 бит (включая знак). • Точность (погрешность при комнатной температуре): ±0.3% от конечного значения. • Время цикла обновления: 62.5 мкс на канал в режиме High-Speed (HS), что критически важно для быстрых контуров управления. • Гальваническая развязка: Между каналами, между группами каналов и шиной backplane. • Диагностика: Обнаружение обрыва цепи (wire break), короткого замыкания, перегрузки по току/напряжению. |
| Конструктивные особенности | • Форм-фактор: Модуль типа A0 (одноместный) для монтажа на базовую единицу (BaseUnit) серии ET 200SP. • Требуемая базовая единица (BaseUnit): BU..T (тип 3) для подключения к шине, например, 6ES7193-6BP00-0DA0. • Индикация: Светодиодный индикатор состояния (RUN/ERROR) и по одному светодиоду на каждый канал для отображения диагностики (зеленый/красный). • Подключение: Внешние датчики подключаются через съемные передние соединители (Front Connector) к базовой единице. |
| Ключевые особенности | • Технология High-Speed (HS): Минимальное время цикла для быстрых процессов и ПИД-регуляторов. • Универсальность: Поддержка всех стандартных промышленных сигналов, возможность индивидуальной настройки каждого канала. • Встроенная диагностика: Возможность оперативного обнаружения неисправностей в измерительных цепях. • Холодный старт: Модуль сохраняет последнюю конфигурацию и готов к работе после подачи питания. • Совместимость: Полная интеграция в экосистему TIA Portal (Totally Integrated Automation). |
