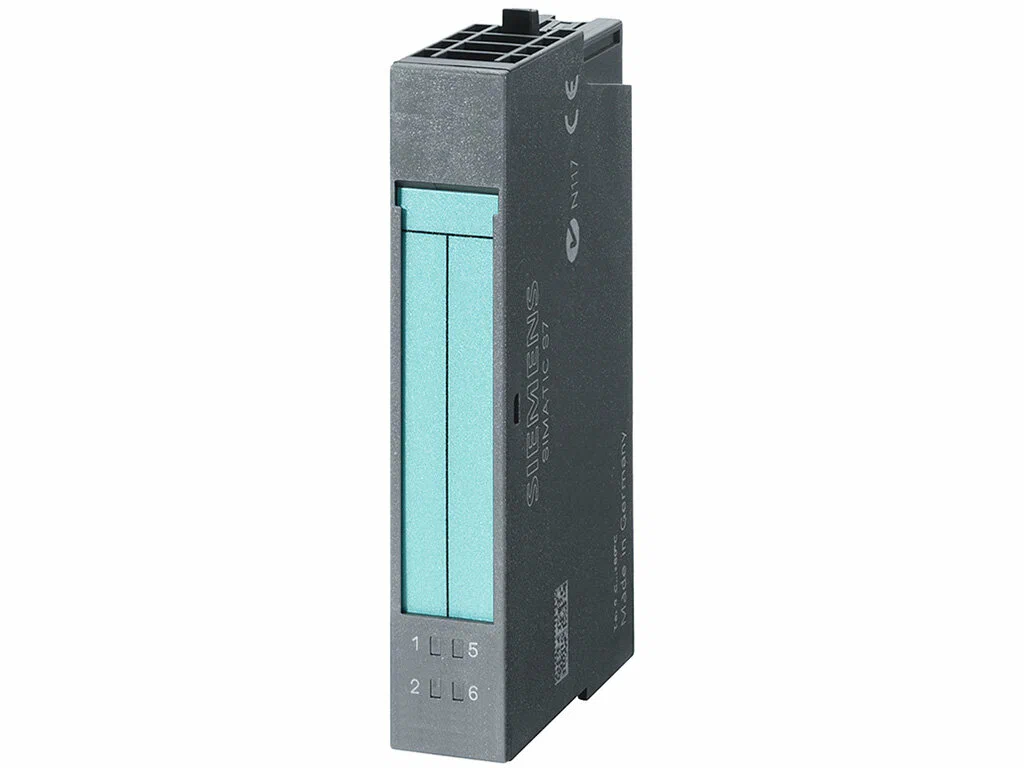

Электронный модуль дискретного ввода 8DI DC24V — это универсальный модуль ввода для систем промышленной автоматизации, предназначенный для приема и обработки сигналов от 8 дискретных датчиков, работающих от постоянного напряжения 24 В. Модуль преобразует сигналы «включено/выключено» от кнопок, концевых выключателей, датчиков приближения и других устройств в цифровые данные для программируемого логического контроллера (ПЛК).
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Модуль дискретного (цифрового) ввода постоянного тока. |
| Основное назначение | • Подключение и опрос 8 дискретных датчиков с выходным сигналом 24 В DC (PNP/NPN). • Контроль состояния кнопок, переключателей, реле. • Прием сигналов от бесконтактных датчиков (индуктивных, емкостных, оптических). • Интеграция в системы распределенного ввода-вывода (PROFIBUS, PROFINET, EtherCAT и др.). |
| Конструктивные особенности | • Количество каналов: 8 независимых входов. • Тип входа: Универсальный, для датчиков PNP (положительная логика) и NPN (отрицательная логика). • Напряжение срабатывания: 15-30 В DC (номинальное 24 В DC). • Ток потребления на вход: 3-10 мА (типовое значение). • Время реакции: < 1 мс на канал. • Гальваническая развязка: Между полевыми цепями и логической стороной, между группами каналов. • Индикация: Светодиодный индикатор на каждый канал (активность) и общий индикатор состояния модуля. |
| Технические параметры | • Напряжение питания модуля: 24 В DC (через системную шину или отдельные клеммы). • Потребляемая мощность: 1-3 Вт (в зависимости от производителя). • Диапазон рабочих температур: -20°C … +60°C (промышленное исполнение). • Степень защиты: IP20 (для монтажа в шкафу управления). • Монтаж: На DIN-рейку 35 мм (в составе системы) или как отдельный модуль. |
| Электрические характеристики входов | • Уровень логической «1»: > 15 В DC. • Уровень логического «0»: < 5 В DC. • Входное сопротивление: 3-10 кОм. • Защита от перенапряжения: Встроенная защита до 75 В (кратковременно). • Фильтрация помех: Программируемая или фиксированная (обычно 3-10 мс). |
| Функциональные возможности | • Конфигурация каналов: Возможность настройки типа датчика (PNP/NPN), времени фильтрации. • Диагностика: Обнаружение обрыва цепи, короткого замыкания, неисправности датчика. • «Горячая» замена: Возможность замены модуля без остановки процесса (в поддерживаемых системах). • Предварительная обработка сигналов: Фильтрация «дребезга» контактов. |
