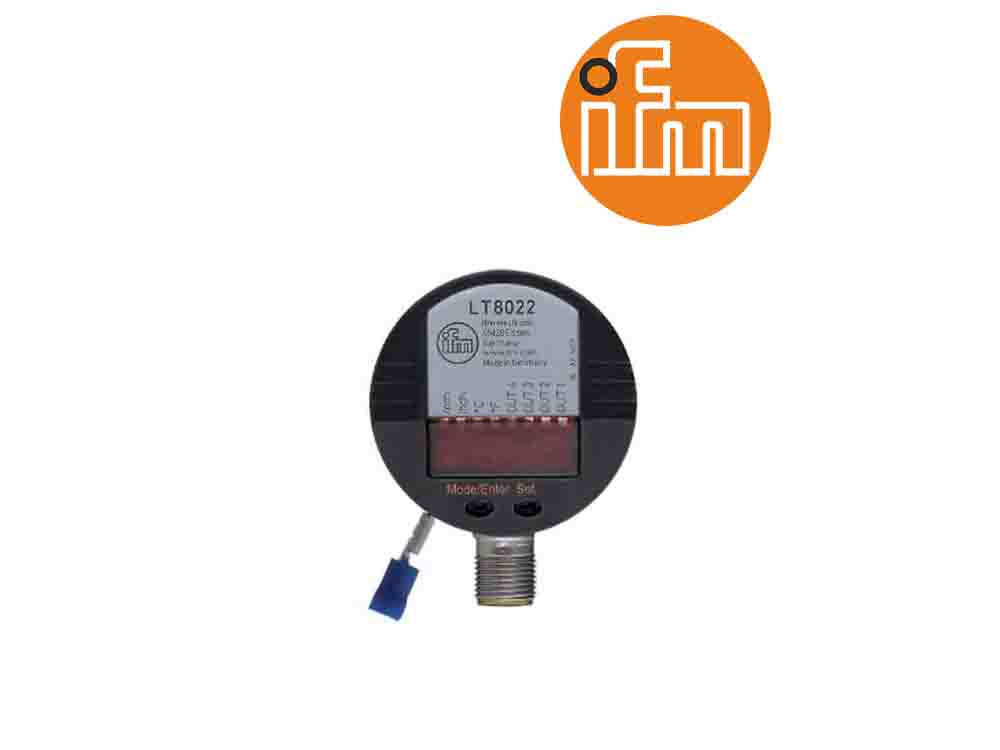

Датчик уровня LT8022 IFM — это высокоточный радарный уровнемер непрерывного действия для измерения уровня жидкостей, суспензий и сыпучих материалов. Работая по принципу частотной модуляции (FMCW) в высокочастотном диапазоне (80 ГГц), он обеспечивает исключительную точность, узкий излучаемый луч и стабильные показания даже в условиях сильного запыления, пара, турбулентности или пенообразования. Идеально подходит для сложных технологических процессов в химической, пищевой, фармацевтической промышленности и водоподготовке, где требуется надежный и бесконтактный контроль уровня.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Радарный уровнемер непрерывного действия, технология FMCW (частотно-модулированный непрерывный сигнал). |
| Основное назначение | • Непрерывное бесконтактное измерение уровня жидкостей, суспензий, эмульсий и сыпучих материалов в резервуарах, силосах, танках. • Контроль уровня в сложных условиях: При наличии пара, пыли, турбулентности, пены, высоких температур и давлений. • Управление процессами наполнения/опорожнения, перекачки, дозирования. • Интеграция в АСУ ТП для автоматизации и мониторинга. |
| Принцип действия | Радарный, FMCW. Датчик излучает высокочастотные электромагнитные волны (80 ГГц), которые отражаются от поверхности продукта и возвращаются обратно. Микропроцессор анализирует разницу между частотой излученного и отраженного сигнала, что прямо пропорционально расстоянию до продукта. Высокая частота обеспечивает узкий луч и высокую точность. |
| Диапазон измерения | До 30 метров (в зависимости от диафрагмы и условий). Стандартные диапазоны: 0-10 м, 0-20 м, 0-30 м. |
| Точность | ±2 мм (типичное значение). Одна из самых высоких точностей среди радарных уровнемеров. |
| Рабочая частота | 80 ГГц (K-диапазон). Узкий угол луча (около 3-4°), что минимизирует влияние внутренних конструкций резервуара (мешалки, лестницы). |
| Выходные сигналы | • Аналоговый: 4…20 мА (двухпроводная петля или четырехпроводная схема). • Цифровые: IO-Link (версия COM2 или COM3) для передачи цифровых значений, диагностики и параметризации. • Дополнительно: Релейные переключатели (опция). |
| Процессное соединение | Резьбовое: G1½», 2″ NPT или фланцевое соединение (DIN, ANSI, JIS). Материал: Нержавеющая сталь 316L / PTFE. |
| Степень защиты | Корпус: IP66 / IP67 (NEMA 4X). Процессное соединение: Зависит от типа уплотнения и фланца. |
| Материал корпуса | Алюминий с порошковым покрытием или Нержавеющая сталь 316L (для агрессивных сред). |
| Температура процесса | -40°C … +200°C (при использовании соответствующего процесса соединения и уплотнений). |
| Давление процесса | До 40 бар (при использовании соответствующего фланца и уплотнений). |
