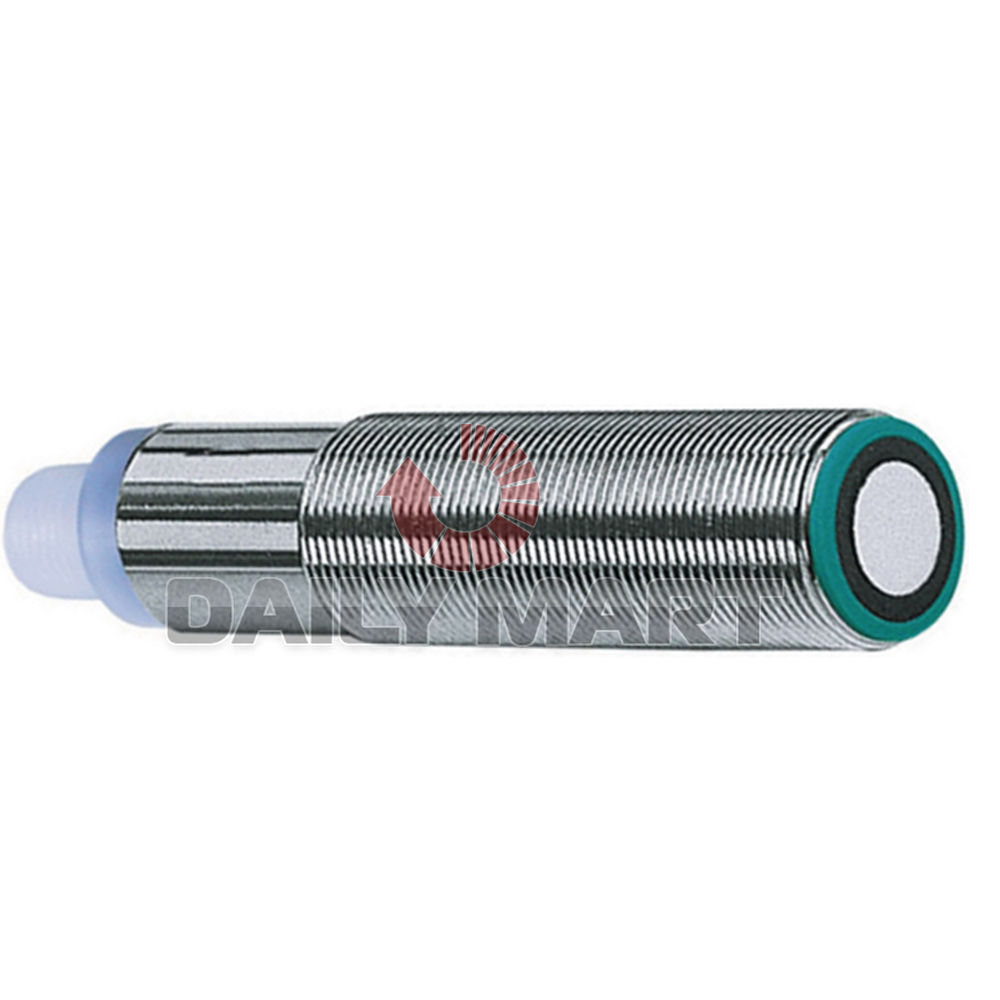

Ультразвуковой датчик UB500-18GM75-I-V15 от Pepperl+Fuchs — это высокофункциональный и надежный сенсор для бесконтактного обнаружения объектов и точного измерения расстояния на промышленных предприятиях. Благодаря ультразвуковой технологии, он невосприимчив к пыли, грязи, туману и изменению освещенности, что делает его идеальным решением для сложных условий. Данная модель оснащена аналоговым выходом 4…20 мА и двумя программируемыми дискретными выходами, предлагая исключительную гибкость настройки под любую задачу — от простого обнаружения до сложного позиционирования и контроля уровня.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Ультразвуковой датчик с аналоговым и переключаемыми дискретными выходами. |
| Основное назначение | • Независимое от среды обнаружение: Надежное обнаружение объектов любого цвета, прозрачности (стекло, жидкости) и фактуры (гладкие, шероховатые, блестящие) в запыленных, задымленных или влажных условиях. • Измерение расстояния и уровня: Непрерывное аналоговое измерение дистанции до объекта или уровня сыпучих материалов и жидкостей в бункерах, емкостях, резервуарах. • Контроль положения и сортировка: Позиционирование деталей на конвейере, контроль угла раскрытия створок, различение объектов по высоте. |
| Принцип действия | Ультразвуковой, время-импульсный (ToF). Датчик излучает ультразвуковые импульсы и вычисляет расстояние до объекта по времени возврата отраженного эхо-сигнала. |
| Диапазон измерения | 75…500 мм (от 7,5 до 50 см). Оптимизирован для работы на средних дистанциях. |
| Выходные сигналы | Гибкая комбинация выходов: • 1 x Аналоговый выход: 4…20 мА (трехпроводной), пропорционален расстоянию. • 2 x Дискретных выхода (NPN/PNP): Переключаемые между PNP и NPN, могут быть настроены как нормально-разомкнутые (NO) или нормально-замкнутые (NC). Настраиваются как независимые пороговые переключатели или для сигнализации неисправности. |
| Функционал и программирование | Кнопочное программирование через Teach-in: Настройка всех параметров (пороги срабатывания дискретных выходов, зона подавления, аналоговая характеристика) без дополнительных инструментов. Режимы: Window, Min/Max, Teach for Level. |
| Зона подавления (Blind Zone) | 75 мм от поверхности сенсора. Объекты ближе этого расстояния не детектируются. |
| Точность | Высокая повторяемость: typ. ±0.15% от диапазона измерения. Линейность: < ±1% от диапазона. |
| Напряжение питания | 10…30 V DC (постоянный ток). Широкий диапазон для универсального применения. |
| Степень защиты (IP) | IP67 / IP69K (при правильном подключении). Полная защита от пыли, струй воды под высоким давлением и паровой очистки. Предназначен для суровых условий, в том числе для пищевой и химической промышленности. |
| Материал корпуса | Нержавеющая сталь AISI 316L / 1.4404. Высокая коррозионная стойкость к агрессивным средам, кислотам, щелочам, моющим средствам. |
| Температурный диапазон | -25°C … +70°C. Стабильная работа в морозильных камерах и неотапливаемых помещениях. |
| Световая индикация | 4 светодиода: питание, аналоговый сигнал, состояние двух дискретных выходов. Упрощает визуальную диагностику и настройку. |
