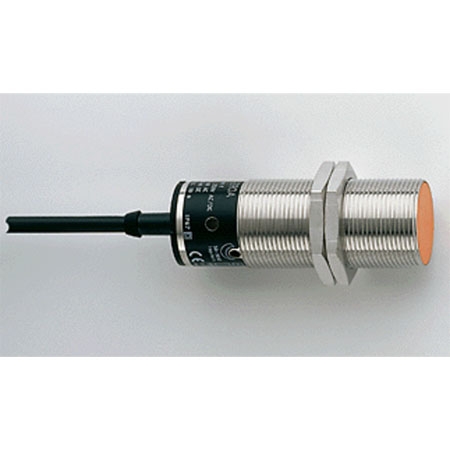

Датчик скорости DI5003 IFM — это активный индуктивный бесконтактный датчик (тахогенератор), предназначенный для измерения скорости вращения, контроля движения и определения направления валов, зубчатых колес и других ферромагнитных объектов. Он генерирует два сдвинутых по фазе аналоговых сигнала (sin/cos), что позволяет не только определять частоту вращения, но и ее направление, а также точно позиционировать объект. Идеальное решение для мониторинга состояния оборудования, контроля подачи на конвейерах и точного позиционирования в тяжелых промышленных условиях.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Активный индуктивный датчик скорости и направления вращения (инкрементальный энкодер-имитирующий датчик). |
| Основное назначение | • Измерение скорости вращения: Мониторинг оборотов валов двигателей, редукторов, вентиляторов, барабанов. • Контроль движения и остановки: Сигнализация об остановке или проскальзывании конвейерных лент, шнеков, норий. • Определение направления вращения: Анализ двухфазного сигнала для определения прямого или обратного хода. • Подсчет импульсов: Использование в качестве источника импульсов для счетчиков. |
| Принцип действия | Индуктивный (вихретоковый). Датчик генерирует высокочастотное электромагнитное поле. При прохождении зуба ферромагнитной шестерни или выступа импульсного диска (активного колеса) в поле изменяются вихревые токи, что регистрируется сенсором. Электроника преобразует это в два аналоговых синусоидальных сигнала, сдвинутых на 90°. |
| Выходные сигналы | 2 независимых аналоговых сигнала в противофазе (sin и cos). Позволяют определять скорость (по частоте сигнала) и направление (по фазовому сдвигу). • Формат: Синусоидальное напряжение, амплитуда зависит от скорости и зазора. |
| Рабочая частота (скорость) | Диапазон: 0…15000 Гц (импульсов в секунду). Позволяет измерять очень высокие скорости вращения. |
| Тип питающего напряжения | 10…30 V DC. |
| Требуемый активирующий элемент | Ферромагнитная шестерня (сталь) или специальное импульсное колесо (активное колесо) с определенным профилем зубьев. Датчик не срабатывает на гладкие валы. |
| Рекомендуемый зазор | 0.1…1.0 мм (номинальный зазор ~0.5 мм) между чувствительной поверхностью датчика и вершиной зуба. |
| Степень защиты (IP) | IP67. Высокая защита от пыли, струй воды и кратковременного погружения. |
| Материал корпуса | Нержавеющая сталь AISI 303 / 1.4305. Коррозионная стойкость и механическая прочность. |
| Температурный диапазон | -25°C … +85°C. Широкий диапазон для применения в неотапливаемых помещениях и на улице. |
| Индикация состояния | Светодиод (зеленый) для индикации питания и наличия выходного сигнала. |
