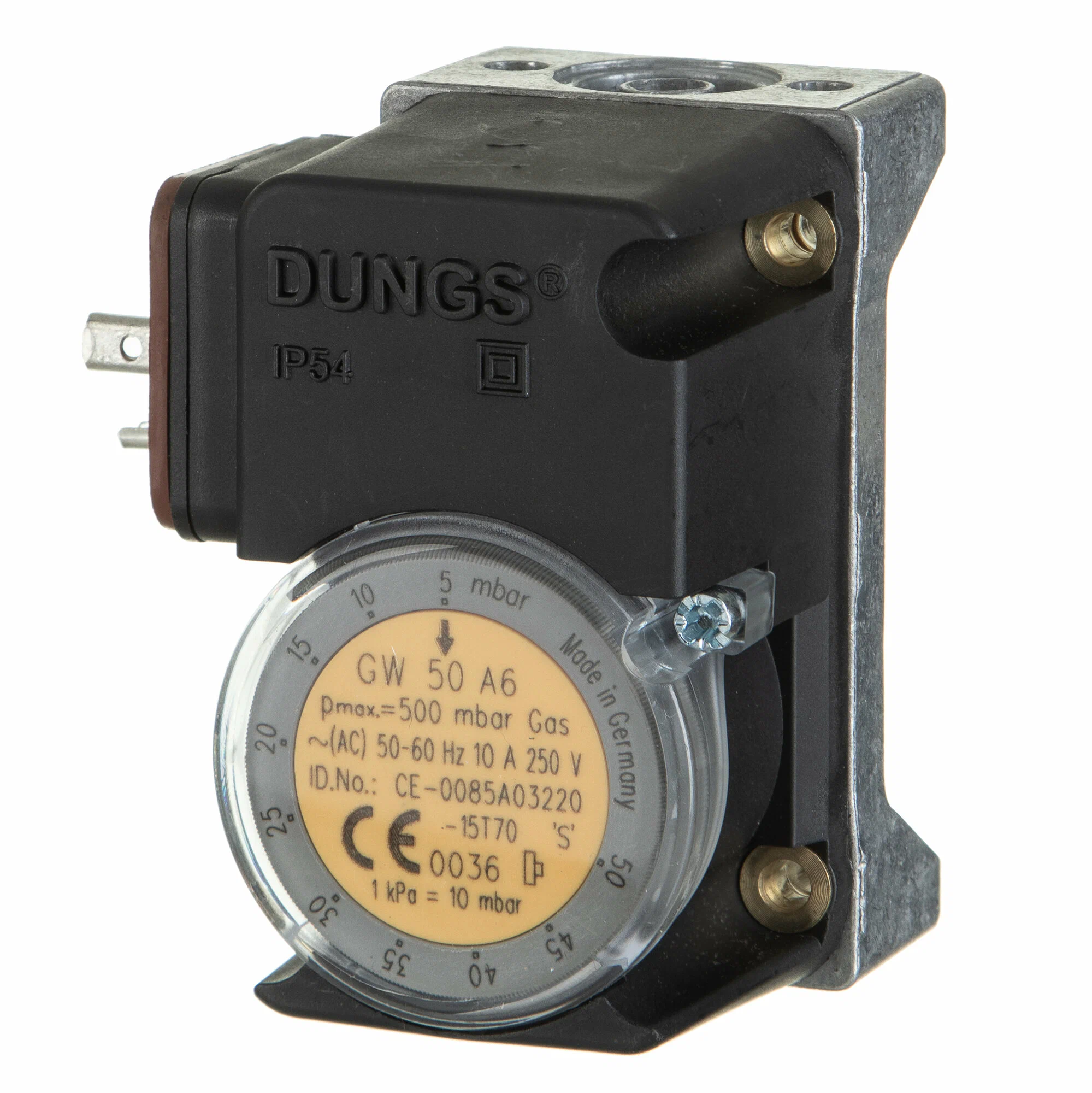

Датчик-реле давления газа GW-50-A6 — это специализированное механическое реле контроля давления (прессостат), предназначенное для систем газоснабжения и газового оборудования. Устройство отслеживает давление природного или сжиженного газа и коммутирует электрическую цепь при достижении заданного порогового значения, выполняя функции блокировки, регулирования или сигнализации. Модель является ключевым компонентом безопасности в автоматике газовых котлов, горелок, теплогенераторов и промышленных печей.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Механическое электромеханическое реле давления газа (газовый прессостат). |
| Производитель / Бренд | Dungs (Германия, ведущий производитель газовой арматуры). |
| Модель | GW-50-A6 |
| Назначение | Контроль давления газа в магистрали (низкого или среднего давления) и управление электрической цепью (например, цепью розжига или главного газового клапана) в зависимости от наличия достаточного давления. Используется как датчик минимального давления газа. |
| Контролируемый параметр | Давление газа. (Избыточное давление относительно атмосферного). |
| Диапазон настройки срабатывания | Зависит от калибровочной пружины. Для модели GW-50-A6 типичный рабочий диапазон находится в зоне низких давлений газа, например: • От 0.5 до 50 мбар (миллибар) • Или от 5 до 500 мм вод. ст. Точный диапазон настройки указан на шкале прибора или в техническом паспорте. |
| Чувствительный элемент | Мембрана, реагирующая на давление газа. |
| Коммутирующий элемент | Микровыключатель (микропереключатель) с одним перекидным контактом (SPDT). • Общий (COM) • Нормально замкнутый (NC) • Нормально разомкнутый (NO) Чаще всего в схемах безопасности используется размыкание цепи при падении давления (контакт NC). |
| Электрические характеристики реле | • Напряжение: до 250 В AC. • Ток коммутации: до 5 А (для резистивной нагрузки). • Подключение: Винтовые клеммы. |
| Уставка (порог срабатывания) | Регулируется вращением установочного винта/маховика. Имеется прозрачная крышка со шкалой для примерной установки. Точная калибровка производится под рабочим давлением газа. |
| Гистерезис | Фиксированный, определяемый конструкцией механизма (разница между давлением включения и выключения). |
| Присоединение к газовой магистрали | Резьбовое: G¼» (BSP) или G⅜» (BSP). Необходимо уточнять по спецификации. Используется уплотнительное кольцо или герметик, разрешенный для газа. |
| Рабочая среда | Природный газ (G20, G25), сжиженный газ (пропан-бутан), инертные газы. Неагрессивные газы. |
| Материалы контактных частей | Корпус: Алюминиевый сплав. Мембрана: Газостойкая резина. Контакты выключателя: Серебро. |
| Климатическое исполнение | Температура окружающей среды: -20°C … +60°C. |
