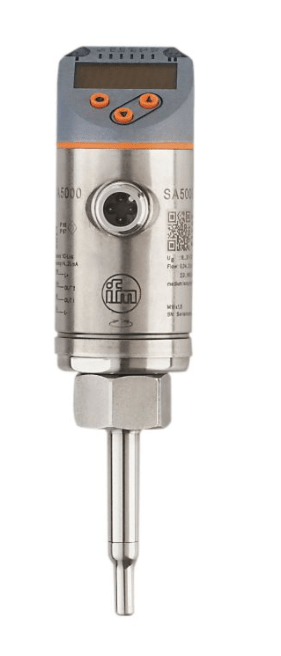

Датчик потока SA5000 IFM — это высокоточный и надежный расходомер вихревого типа (вихревой расходомер), предназначенный для измерения объемного расхода жидкостей в закрытых трубопроводах. Принцип действия основан на эффекте Кармана, что обеспечивает измерение без движущихся частей в потоке, высокую долговечность и минимальные потери давления. Оснащен аналоговыми и дискретными выходами, а также интерфейсом IO-Link, что делает его идеальным решением для мониторинга, контроля и регулирования расхода в системах водоснабжения, охлаждения, смазки и технологических процессах.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Вихревой расходомер для жидкостей. |
| Основное назначение | • Непрерывное измерение объемного расхода воды, теплоносителей, смазочно-охлаждающих жидкостей (СОЖ), технологических жидкостей. • Контроль и сигнализация минимального/максимального расхода для защиты оборудования (насосы, теплообменники). • Учет расхода в системах водоподготовки, охлаждения, циркуляционных контурах. • Интеграция в АСУ ТП для автоматического регулирования процессов. |
| Принцип действия | Вихревой (эффект Кармана). В поток жидкости помещено тело обтекания (создатель вихрей). При обтекании этого тела с определенной частотой образуются вихри, пропорциональные скорости потока. Датчик с пьезоэлектрическим сенсором регистрирует частоту вихрей и преобразует ее в сигнал расхода. |
| Диапазон измерения | Зависит от диаметра присоединения (DN). Пример для DN25: ~3…60 л/мин. Широкий динамический диапазон. |
| Точность | Высокая: ≤ ±1.5% от измеряемого значения (при типичных условиях). |
| Присоединение к процессу | Резьбовое: G ¾», G 1″, G 1¼» и др. Фланцевое: DIN, ANSI (в зависимости от исполнения). |
| Выходные сигналы | • Аналоговый выход: 4…20 мА или 0…10 В (пропорционально расходу). • 2 дискретных выхода (PNP/NPN): Программируются как реле предельных значений (минимум/максимум) или как импульсный выход для счетчика. • Цифровой интерфейс: IO-Link (для передачи точного значения, диагностики и параметризации). |
| Совместимые среды | Чистые, однородные жидкости без абразивных частиц: вода, гликолевые смеси, масла, эмульсии, многие химикаты (в зависимости от материала датчика). |
| Степень защиты (IP) | IP65 / IP67 (в зависимости от типа корпуса и подключения). |
| Материал корпуса | Нержавеющая сталь AISI 316L (1.4404) или Латунь. |
| Материал измерительного элемента | Нержавеющая сталь 316L или PPS (в зависимости от модели). |
| Температура процесса | -25°C … +100°C (стандартно). Для специальных исполнений — до +130°C. |
| Давление процесса | До 40 бар (стандартно). До 100 бар для усиленных моделей. |
