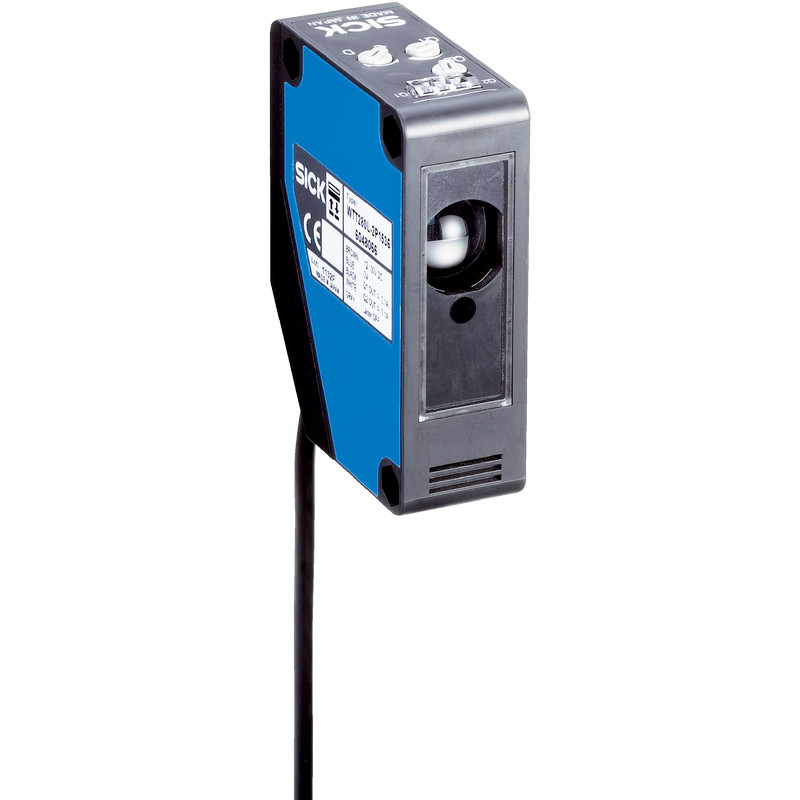

Оптический датчик WTT280L-2P2531 от Sick — это высокоточный автономный фотодатчик с функцией регулировки чувствительности, предназначенный для обнаружения тонких контрастных меток, кромок материалов или печатной маркировки. Работая в режиме световозвращателя (ретрорефлектора) со встроенным поляризационным фильтром, он надежно игнорирует отражения от блестящих и глянцевых поверхностей. Компактный и прочный корпус с настраиваемой электроникой делает его идеальным решением для задач точного позиционирования и маркировки в упаковочной, полиграфической, текстильной и бумажной промышленности.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Автономный оптический датчик (фотодатчик), режим световозвращателя (ретрорефлектора) с поляризационным фильтром. |
| Основное назначение | • Обнаружение контрастных меток: Печатные этикетки, кодировки, темные метки на светлом фоне (и наоборот). • Регистрация кромки материала: Определение края пленки, бумаги, ткани, металлической ленты. • Позиционирование по меткам: Точное останова или позиционирование упаковки, этикетки, печатного листа. • Игнорирование фоновых отражений: Надежное срабатывание только на специальный рефлектор, даже на фоне блестящих упаковок (фольга, глянец). |
| Принцип действия | Оптический, рефлекторный режим с поляризацией. Излучатель и приемник расположены в одном корпусе. Датчик посылает поляризованный свет на специальный световозвращатель (рефлектор). Отраженный и деполяризованный свет возвращается к приемнику. Поляризационный фильтр перед приемником отсекает прямые отражения от глянцевых объектов, которые сохраняют поляризацию. |
| Дальность действия | 280 мм (максимальное расстояние до рефлектора). Оптимальный рабочий диапазон для контрастных меток обычно меньше. |
| Тип выхода | PNP и NPN (два независимых выхода). Один выход может быть настроен как NO/NC (нормально-разомкнутый/нормально-замкнутый) для темной метки, другой — для светлой метки. |
| Напряжение питания | 10…30 V DC. |
| Регулировка чувствительности | Кнопочное программирование (Teach-in) с помощью отдельного входа. Позволяет точно настроить порог срабатывания на конкретную метку или фон. |
| Размер светового пятна | Малое точечное пятно (ø ~5 мм на расстоянии 200 мм). Обеспечивает высокое разрешение для обнаружения мелких меток. |
| Степень защиты (IP) | IP67. Полная защита от пыли и воды, возможность работы в запыленных и влажных условиях. |
| Материал корпуса | Пластик PBT. Прочный, химически стойкий, устойчивый к УФ-излучению. |
| Световой луч | Видимый красный свет. Упрощает точное наведение и настройку. |
| Индикация состояния | Трехцветный светодиод (зеленый/желтый/красный) для индикации состояния выхода, питания и качества сигнала. |
