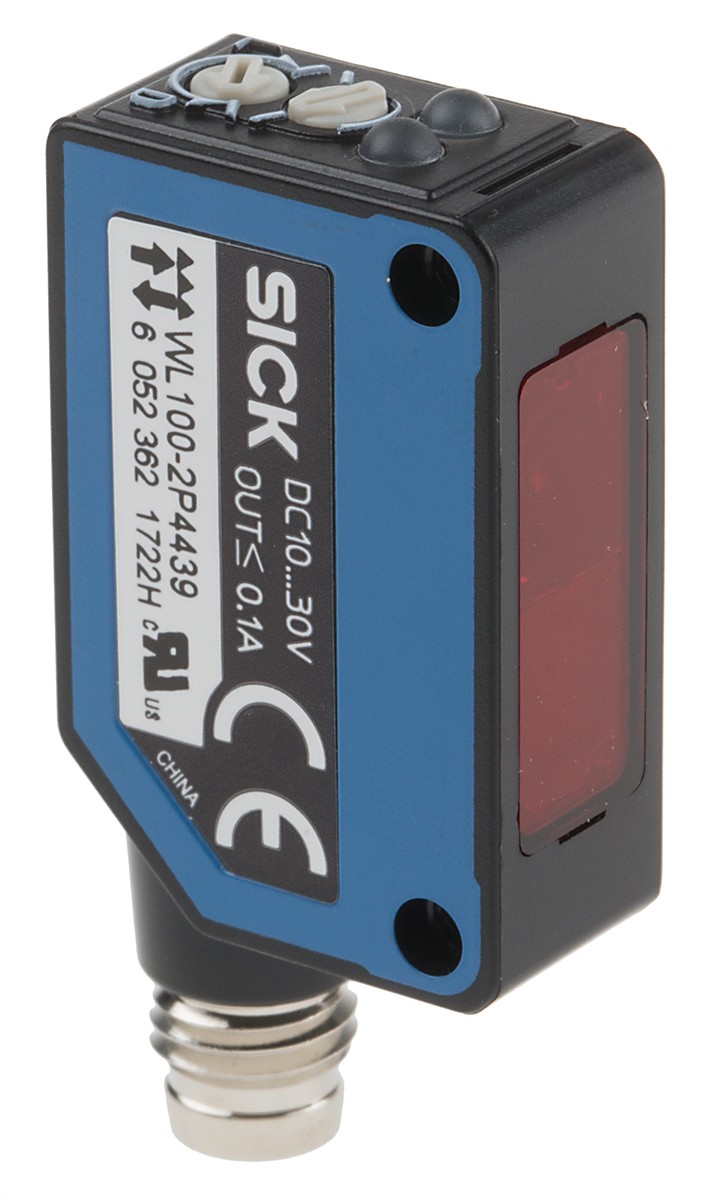

Оптический датчик WL100-2P4439 от Sick — это компактный и надежный световой барьер (фотодатчик через луч) с функцией распознавания двухцветной поляризованной метки. Работая в режиме проходного луча с приемником и излучателем в отдельных корпусах, он обеспечивает максимальную помехоустойчивость и надежность. Уникальная функция двойного порога позволяет безошибочно различать светлые и темные метки на конвейере, а поляризационный фильтр игнорирует ложные срабатывания от глянцевых поверхностей. Это идеальное решение для точной регистрации кромки материала, позиционирования по печатным меткам и контроля направления в полиграфии, упаковке и текстильной промышленности.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Оптический датчик, система «проходной луч» (приемник + излучатель в отдельных корпусах) с функцией двухпорогового переключателя (2P) для темной/светлой метки. |
| Основное назначение | • Распознавание двухцветных меток: Надежное различение светлых и темных печатных меток (регистрационных меток) на упаковке, пленке, бумаге. • Контроль кромки материала: Точное определение края (обрыва) рулонных материалов (пленка, фольга, ткань, бумага). • Позиционирование: Синхронизация машинных циклов по прохождению метки для резки, перфорации, нанесения клея. • Подсчет упаковок с контрастными элементами. |
| Принцип действия | Проходной луч (противонаправленная схема). Излучатель (Transmitter) и приемник (Receiver) устанавливаются друг напротив друга. Срабатывание происходит при прерывании луча объектом или меткой. Поляризационные фильтры в обоих блоках обеспечивают защиту от бликов. |
| Функция двухпорогового переключателя | Встроенный двухканальный компаратор с двумя независимо настраиваемыми порогами. Позволяет датчику выдавать разные выходные сигналы при обнаружении светлой метки на темном фоне и темной метки на светлом фоне. |
| Дальность действия | 0…15 м (между излучателем и приемником). Оптимальная дальность зависит от размера метки и условий. |
| Тип выхода | 2 независимых дискретных выхода (PNP). Каждый выход соответствует своему порогу и может быть настроен как NO/NC. |
| Напряжение питания | 10…30 V DC. |
| Минимальный размер метки | Ширина: 1.0 мм (при рекомендованной дальности 100 мм). |
| Поляризационный фильтр | Присутствует. Критически важен для подавления отражений от глянцевых, металлизированных и блестящих поверхностей материала, которые могут вызывать ложные срабатывания. |
| Световой луч | Видимый красный свет. Упрощает точную юстировку системы. |
| Степень защиты (IP) | IP67. Полная защита от пыли и воды, возможность работы в запыленных и влажных производственных зонах. |
| Материал корпуса | Пластик PBT. Ударопрочный, химически стойкий. |
| Температурный диапазон | -10°C … +55°C. |
