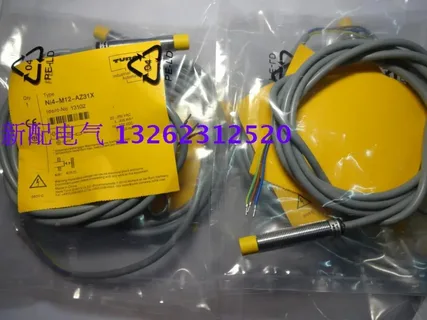

Датчик Ni4-Q12-AZ31X — это индуктивный выключатель приближения в компактном прямоугольном корпусе, отличающийся экстремально маленькими габаритами (4x12x20 мм). Несмотря на миниатюрные размеры, он обладает стандартным расстоянием срабатывания 1.5 мм и обеспечивает надежное обнаружение металлических объектов в условиях жесткого ограничения пространства. Исполнение с нормально разомкнутым PNP-выходом (Q12) и литым кабелем (AZ31X) делает его идеальным решением для интеграции в робототехнику, компактные механизмы и станки с ЧПУ.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Индуктивный бесконтактный выключатель (прямоугольный, сверхкомпактный). |
| Производитель | Turck (Германия). |
| Модель / Маркировка | Ni4-Q12-AZ31X. Расшифровка: • Ni4 – Серия сверхкомпактных индуктивных датчиков, корпус 4x12x20 мм. • Q12 – Выход: PNP, нормально разомкнутый (NO), 3-проводной. • AZ31X – Исполнение подключения: Литый кабель (integral cable), 2 метра, PUR (полиуретан), 3-жильный. |
| Назначение | Обнаружение металлических объектов в условиях крайне ограниченного монтажного пространства. Контроль положения, наличие деталей в миниатюрных узлах автоматики. |
| Принцип действия | Генерация электромагнитного поля. При внесении металлического объекта в активную зону изменяются параметры колебательного контура, что приводит к переключению выходного транзистора PNP-типа. |
| Номинальное расстояние срабатывания (Sn) | 1.5 мм (для стали St37). Стандартное для данного форм-фактора. |
| Гарантированный рабочий интервал (Sа) | 0…1.215 мм (0…81% от Sn). |
| Затухание (коэффициент уменьшения) | • Сталь: 1 (Sn = 1.5 мм). • Нержавеющая сталь: ~0.8 (Sn ~1.2 мм). • Алюминий: ~0.45 (Sn ~0.675 мм). • Латунь/Медь: ~0.4 (Sn ~0.6 мм). |
| Выходной сигнал | PNP (исток), нормально разомкнутый (NO), 3-проводной. • Коричневый провод (Br): +Ub (10…30 В DC). • Синий провод (Bl): 0 В (M). • Черный провод (Bk): Выходной сигнал (Load). |
| Напряжение питания | 10…30 В постоянного тока (DC). |
| Максимальный коммутируемый ток | 100 мА (ограничен из-за компактности). |
| Остаточный ток | < 10 мкА. |
| Частота переключения | ~5 кГц (5000 срабатываний в секунду). Высокая частота. |
| Защита | Защита от короткого замыкания и переполюсовки. |
| Индикация состояния | Встроенный светодиод (желтый/зеленый) для индикации срабатывания (выход активен). |
| Материал корпуса | Полифениленсульфид (PPS), армированный стекловолокном. Прочный, термо- и химически стойкий пластик. |
| Размеры (ШxВxГ) | 4 x 12 x 20 мм (без учета кабеля). |
| Материал объекта | Все металлы (с разным коэффициентом уменьшения расстояния). |
| Степень защиты (IP) | IP67 (пыленепроницаем, выдерживает кратковременное погружение в воду). |
| Температурный диапазон | -25°C … +85°C. |
| Подключение | Неразъемный литой кабель 2 м, PUR, 3-жильный. Цвета проводов: коричневый, синий, черный. Обеспечивает надежное соединение и герметичность. |
