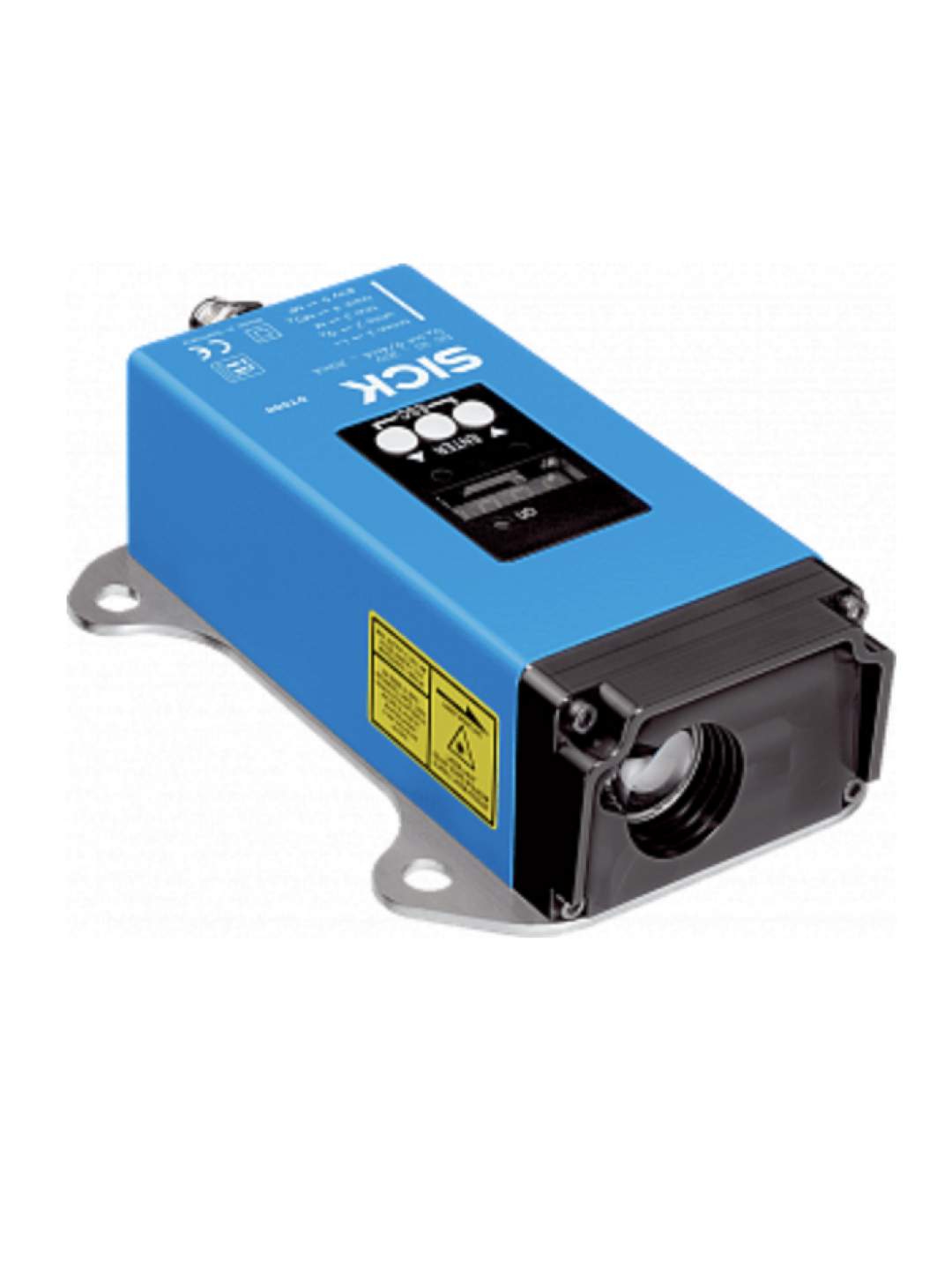

Лазерный датчик DT500-A211 от Sick — это высокоточный оптический сенсор, предназначенный для бесконтактного измерения расстояний, позиционирования объектов и контроля уровня в промышленных приложениях. Благодаря технологии Time-of-Flight (ToF) и классу лазера 1, он обеспечивает безопасную и надежную работу в условиях меняющегося освещения и различных поверхностей объектов.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Лазерный дальномер (датчик расстояния) на основе технологии ToF (Time-of-Flight). |
| Производитель и серия | SICK, серия DT500 (компактные лазерные датчики расстояния). |
| Модель | DT500-A211 (конкретное исполнение с определенными характеристиками выхода и подключения). |
| Основное назначение | • Измерение расстояния до объектов. • Контроль уровня заполнения в контейнерах, бункерах, силосах. • Позиционирование и обнаружение объектов на конвейерах. • Измерение высоты или ширины изделий. • Контроль наличия/отсутствия деталей. |
| Ключевые особенности | • Технология Time-of-Flight (ToF): Измеряет время прохождения лазерного импульса до объекта и обратно, что обеспечивает высокую точность независимо от цвета и материала объекта (за исключением прозрачных и зеркальных поверхностей). • Класс лазера 1: Безопасен для глаз, не требует специальных мер защиты при эксплуатации. • Компактный и прочный корпус: Конструкция из металла и пластика с высокой степенью защиты. • Аналоговый и дискретный выходы: Обеспечивает гибкость интеграции в различные системы управления. • Простое программирование: Настройка с помощью кнопок на корпусе или через интерфейс. |
| Основные технические параметры | • Диапазон измерения: 0.1 … 5 м (зависит от модели, для DT500 обычно от 0.05м до нескольких метров). • Разрешение: < 1 мм. • Точность (повторяемость): ±3 мм (типовое значение). • Лазер: Видимый красный, длина волны 620…690 нм, класс 1. • Выходные сигналы: — 1 аналоговый выход: 0…10 В или 4…20 мА (программируемый). — 2 дискретных выхода: PNP/NPN (программируемые на функцию «окно», пороговое значение и т.д.). • Напряжение питания: 18…30 В DC (обычно 24 В DC). • Интерфейс настройки: Кнопки на корпусе, 7-сегментный дисплей. • Степень защиты: IP67 (пыле- и водонепроницаемость, выдерживает временное погружение). • Рабочая температура: -10°C … +50°C (опционально расширенный диапазон). • Подключение: Кабельный вывод или разъем M12. |
| Принцип работы | Датчик излучает короткий импульс лазерного света. Встроенный высокоскоростной таймер измеряет время, за которое отраженный от объекта свет возвращается к приемнику. Расстояние вычисляется по формуле: Расстояние = (Скорость света × Время задержки) / 2. |
