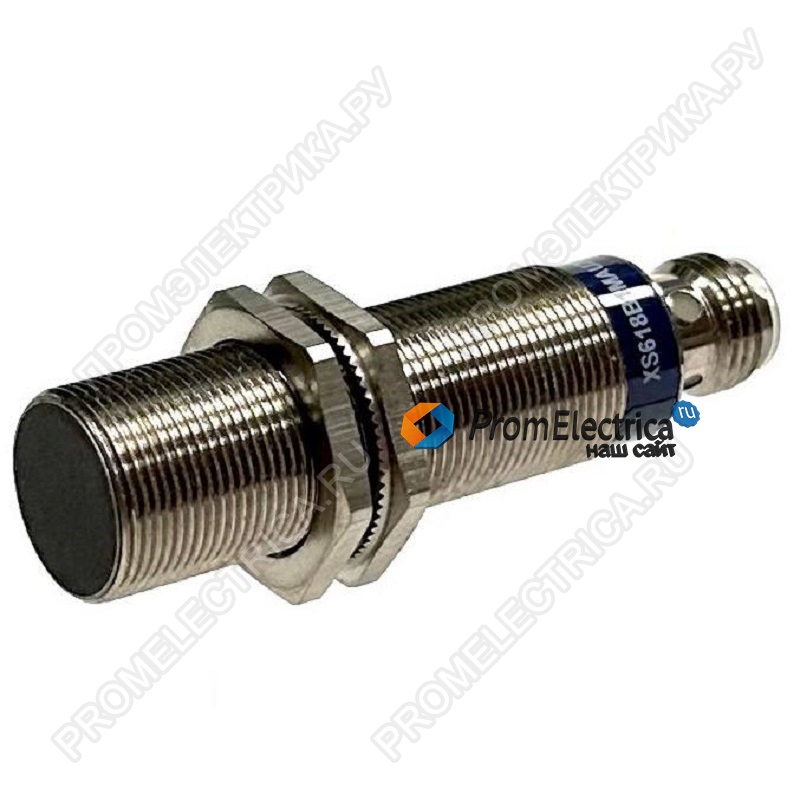

Индуктивный датчик XS618B1MAU20 — это высоконадежный бесконтактный выключатель приближения в цилиндрическом корпусе M18, выполненный из нержавеющей стали AISI 316L. Модель обладает увеличенным расстоянием срабатывания 8 мм, высокой степенью защиты IP68/IP69K и корпусом с повышенной механической прочностью (CR — Crush Resistant). Датчик предназначен для работы в экстремальных условиях: при высоком давлении, в условиях частой мойки горячей водой под давлением, в агрессивных средах и зонах с высокими механическими рисками (например, в пищевой, химической промышленности и на мобильной технике).
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Индуктивный бесконтактный выключатель (датчик приближения). |
| Производитель | Schneider Electric (под брендом Telemecanique Sensors). |
| Модель / Маркировка | XS618B1MAU20. Расшифровка по номенклатуре Telemecanique: • XS6 – Серия индуктивных датчиков XS6. • 18 – Диаметр корпуса: M18. • B1 – Расстояние срабатывания: 8 мм. • M – Материал корпуса: Нержавеющая сталь AISI 316L (V4A). • A – Особое исполнение: Повышенная механическая стойкость (Crush Resistant — CR). • U20 – Способ подключения: Кабель 2 метра, PUR, степень защиты IP68/IP69K. |
| Назначение | Бесконтактное обнаружение металлических объектов в условиях, требующих исключительной стойкости к коррозии, механическим воздействиям (удары, вибрация, давление), частой мойке и агрессивным средам. |
| Принцип действия | Генерация электромагнитного поля. При внесении металлического объекта в активную зону изменяются параметры колебательного контура, что приводит к переключению выходного транзистора PNP-типа. |
| Номинальное расстояние срабатывания (Sn) | 8 мм (для стали St37). |
| Гарантированный рабочий интервал (Sа) | 0…6.5 мм (0…81% от Sn). |
| Затухание (коэффициент уменьшения) | • Сталь: 1 (Sn = 8 мм). • Нержавеющая сталь: ~0.8 (Sn ~6.4 мм). • Алюминий: ~0.45 (Sn ~3.6 мм). • Латунь/Медь: ~0.4 (Sn ~3.2 мм). |
| Выходной сигнал | PNP (исток), нормально разомкнутый (NO), 3-проводной. • Коричневый провод (Br): +Ub (10…30 В DC). • Синий провод (Bl): 0 В (M). • Черный провод (Bk): Выходной сигнал (Load). В состоянии «1» (объект обнаружен) транзистор открыт и подает +24В на выход. |
| Напряжение питания | 10…30 В постоянного тока (DC). |
| Максимальный коммутируемый ток | 200 мА. |
| Остаточный ток | < 10 мкА. |
| Частота переключения | ~1 кГц (1000 срабатываний в секунду). |
| Защита | Защита от короткого замыкания, переполюсовки и импульсных помех. |
| Индикация состояния | Встроенный желтый светодиод (LED) для индикации срабатывания (выход активен). |
| Материал корпуса | Нержавеющая сталь AISI 316L (V4A). Чувствительный торец из химически стойкого пластика. Корпус усилен для сопротивления сдавливанию. |
| Особенность (A — Crush Resistant) | Корпус сконструирован и испытан на устойчивость к высоким радиальным и осевым нагрузкам (давлению). Выдерживает существенные механические воздействия без потери работоспособности и герметичности. |
| Материал объекта | Все металлы (с разным коэффициентом уменьшения расстояния). |
| Степень защиты (IP) | IP68 / IP69K. • IP68: Длительное погружение в воду. • IP69K: Защита от струй горячей воды под высоким давлением (для промышленной мойки). |
| Температурный диапазон | -25°C … +70°C. |
| Подключение | Кабель 2 м, PUR (полиуретан), 3-жильный. Цвета проводов: коричневый (+), синий (-), черный (выход). |
