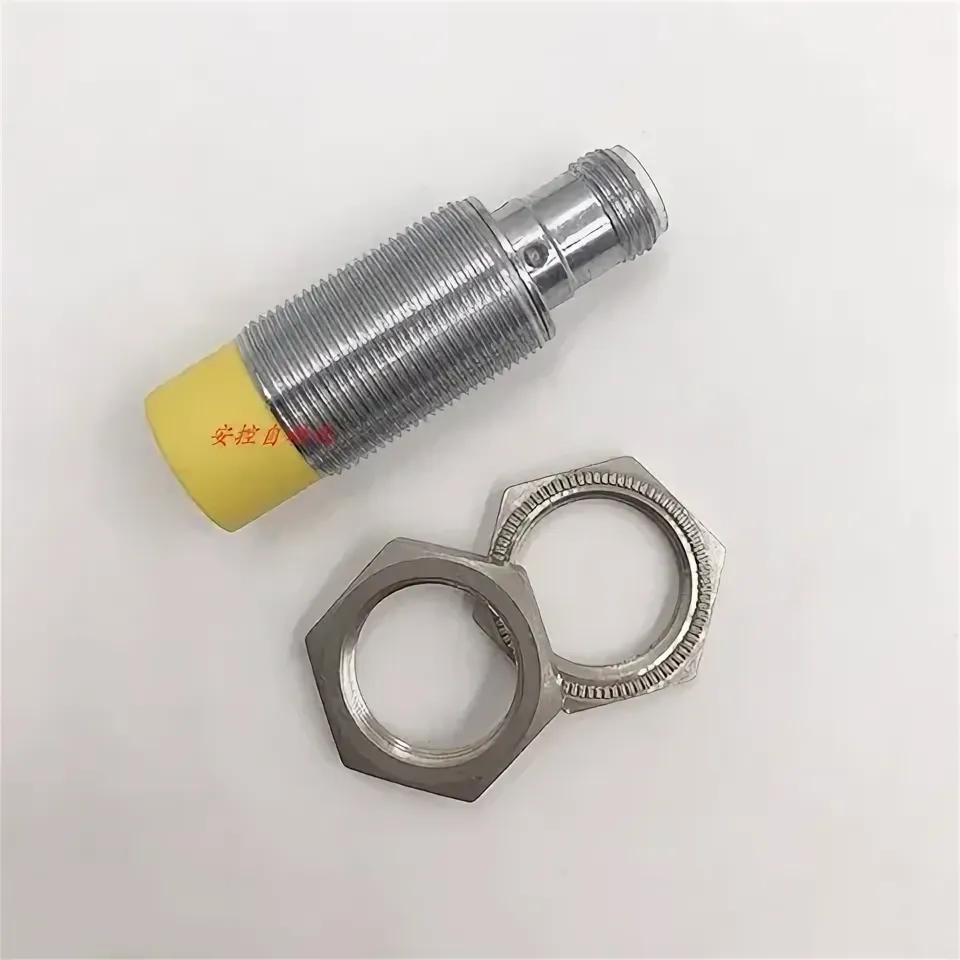

Индуктивный датчик приближения NI14-M18-AD4X-H1141 от Turck — это высоконадежный бесконтактный выключатель в стандартном корпусе M18 с аналоговым выходом 0…10 В. Он преобразует расстояние до металлического объекта в пропорциональное напряжение, обеспечивая не просто факт обнаружения, а непрерывный контроль положения или зазора. Благодаря встроенной защите от перегрузок, прочному латунному корпусу и защите IP67, датчик предназначен для точных измерений в условиях стандартных промышленных сред, таких как станки, гидравлические системы и автоматизированные линии.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Индуктивный аналоговый датчик приближения, цилиндрический, экранированный. |
| Основное назначение | • Непрерывное измерение расстояния до металлических объектов (штоков цилиндров, деталей, инструмента). • Точное позиционирование и контроль хода в автоматизированных системах и на станках. • Контроль зазоров, биения и вибрации вращающихся валов, подшипниковых узлов. • Преобразование механического перемещения в стандартный аналоговый сигнал 0…10 В. |
| Принцип действия | Индуктивный (эдди-токовый). Датчик генерирует электромагнитное поле. Приближение металлического объекта изменяет амплитуду колебаний, что преобразуется электронной схемой в аналоговое напряжение, линейно зависящее от расстояния. |
| Номинальная дистанция срабатывания (Sn) | 14 мм (для эталонной мишени из стали Fe360). Аналоговый диапазон измерения: 0…Sn. |
| Выходной сигнал | Аналоговый выход: 0…10 В (трехпроводная схема). Напряжение линейно зависит от расстояния: 0 В соответствует объекту вплотную (0 мм), 10 В — объекту на расстоянии Sn (14 мм) или дальше. |
| Линейность | < ±3% от полной шкалы (0…Sn). Хорошая точность для аналогового индуктивного датчика. |
| Напряжение питания | 10…30 V DC. Стандартный промышленный диапазон. |
| Защита цепи | Встроенная защита от короткого замыкания и переполюсовки. |
| Степень защиты (IP) | IP67. Полная защита от пыли и кратковременного погружения в воду. |
| Материал корпуса | Латунь, никелированная. Прочный и коррозионностойкий корпус для общих промышленных условий. |
| Температурный диапазон | -25°C … +85°C. |
| Индикация состояния | Светодиод (желтый) для индикации наличия питания и приближения объекта (активен при срабатывании). |
