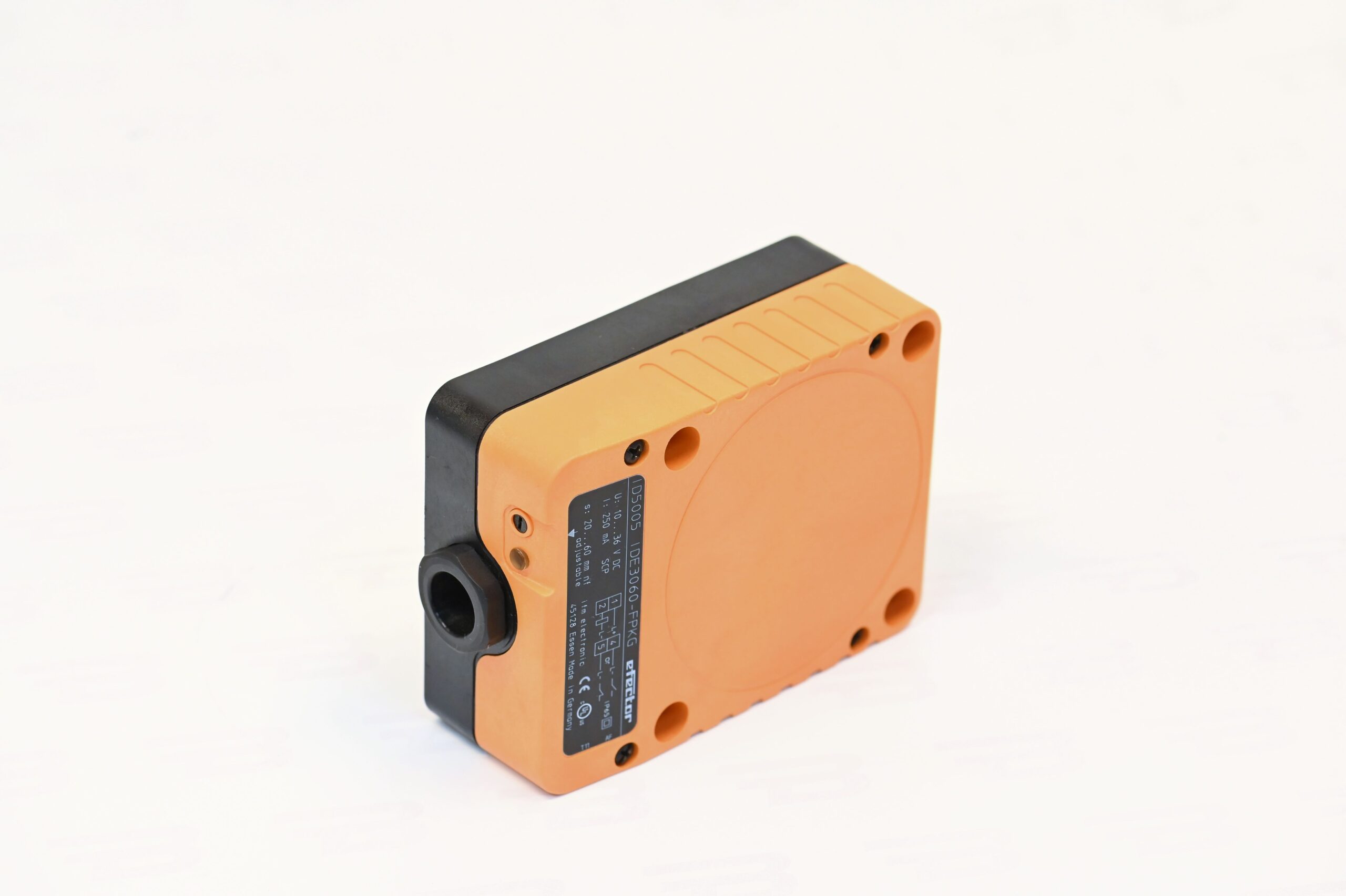

Индуктивный датчик ID5005 IFM — это высокоточный аналоговый датчик приближения, который преобразует расстояние до металлического объекта в пропорциональный сигнал 4…20 мА или 0…10 В. Благодаря высокой линейности, разрешению и частоте измерений, он идеально подходит для непрерывного контроля положения, измерения зазоров и точного позиционирования в гидравлических системах, станках, робототехнике и другом промышленном оборудовании, где требуется аналоговая обратная связь по перемещению.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Индуктивный аналоговый датчик приближения (позиционный датчик). |
| Основное назначение | • Непрерывное измерение расстояния: Точный контроль положения штоков гидроцилиндров, валов, подвижных кареток. • Позиционирование и контроль хода: Определение точного положения деталей в автоматизированных системах и роботизированных ячейках. • Контроль зазоров и биения: Измерение люфтов, биения валов, отклонений от заданного положения. • Преобразование механического перемещения в стандартный аналоговый сигнал. |
| Принцип действия | Индуктивный (эдди-токовый). Датчик генерирует высокочастотное электромагнитное поле. При приближении металлического объекта в нем возникают вихревые токи (токи Фуко), что изменяет параметры поля. Электронная схема линейно преобразует это изменение в аналоговый выходной сигнал, пропорциональный расстоянию. |
| Диапазон измерения | 0…5 мм (от чувствительной поверхности датчика до объекта). |
| Выходные сигналы | Аналоговый, на выбор: • 4…20 мА (двухпроводная или четырехпроводная схема). • 0…10 В (трехпроводная схема). Сигнал линейно пропорционален расстоянию: мин. сигнал соответствует мин. расстоянию (0 мм), макс. сигнал — макс. расстоянию (5 мм). |
| Линейность | < ±1% от полной шкалы (FS). Высокая точность. |
| Разрешение | < 0.5 мкм. Позволяет детектировать микронные перемещения. |
| Частота измерений | До 5 кГц (5000 измерений в секунду). Подходит для высокодинамичных процессов. |
| Напряжение питания | 10…30 V DC. |
| Тип выхода | Аналоговый (ток или напряжение). |
| Степень защиты (IP) | IP67. Полная защита от пыли и воды, возможность работы в условиях охлаждающих эмульсий и масел. |
| Материал корпуса | Нержавеющая сталь AISI 303 / 1.4305. Коррозионностойкий, для тяжелых условий. |
| Чувствительная поверхность | PBT (полибутилентерефталат). Устойчива к механическим повреждениям и химикатам. |
| Температурный диапазон | -25°C … +85°C. Стабильная работа в широком диапазоне температур. |
| Индикация состояния | Светодиод (зеленый) для индикации питания и состояния. |
