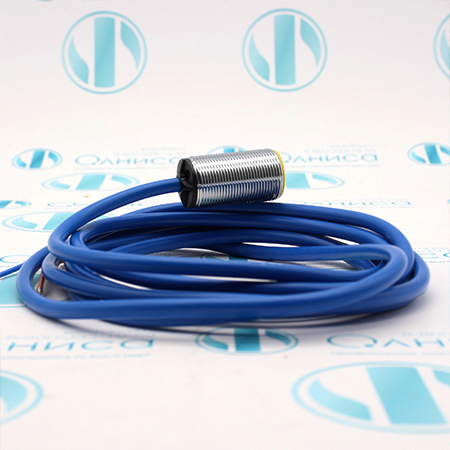

Индуктивный датчик BIM-G18-Y1/S926 — это бесконтактный выключатель приближения с цилиндрическим корпусом M18, предназначенный для обнаружения металлических объектов в промышленных системах автоматизации. Исполнение Y1 указывает на аналоговый токовый выход, позволяющий не только фиксировать наличие/отсутствие объекта, но и измерять расстояние до него пропорциональным сигналом. Высокая степень защиты IP68/IP69K и широкий температурный диапазон делают его пригодным для работы в тяжелых условиях, включая пищевую и химическую промышленность.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Индуктивный бесконтактный выключатель с аналоговым выходом. |
| Производитель | Turck (Германия). |
| Модель / Маркировка | BIM-G18-Y1/S926. Расшифровка: • BIM – серия индуктивных датчиков. • G18 – цилиндрический корпус, резьба M18x1. • Y1 – тип выхода: аналоговый токовый, 4…20 мА, 3-проводной. • S926 – специфическое исполнение (часто включает длину кабеля, материал, тип разъема). |
| Назначение | Бесконтактное обнаружение металлических объектов с пропорциональным выходным сигналом, зависящим от расстояния до объекта. Позволяет измерять и контролировать положение, смещение, толщину. |
| Принцип действия | Изменение амплитуды высокочастотных колебаний в катушке при внесении металлического объекта. Это изменение преобразуется электронной схемой в пропорциональный аналоговый токовый сигнал. |
| Номинальное расстояние срабатывания (Sn) | 5 мм (для стали St37). Стандартизированная величина. |
| Диапазон измерения (рабочий) | 0…4 мм (приблизительно, 80% от Sn). Зависит от кривой зависимости сигнала от расстояния. |
| Выходной сигнал | Аналоговый, 4…20 мА, 3-проводной. • Коричневый (Br): +Ub (10…30 В DC). • Синий (Bl): 0 В (M). • Черный (Bk): Выход 4…20 мА (ток нагрузки). |
| Напряжение питания | 10…30 В постоянного тока (DC). |
| Ток потребления | < 20 мА (без нагрузки на выходе). |
| Точность (линейность) | < ±2% от диапазона измерения (типовое значение). |
| Разрешение | < 0.1% от диапазона измерения. |
| Гистерезис | < 0.5% от диапазона измерения. |
| Частота отклика | ~1 кГц (время отклика ~0.5 мс). |
| Защита от перегрузки и КЗ | Да, электронная защита выходной цепи. |
| Индикация состояния | Встроенный светодиод (желтый/зеленый), отображающий питание и состояние выхода. |
| Материал корпуса | Нержавеющая сталь AISI 303 (V4A). Чувствительный торец из пластика PBT или PEEK (химически стойкий). |
| Материал объекта | Черные металлы (сталь): Sn = 5 мм. Для цветных металлов (алюминия, меди) расстояние срабатывания меньше (коэффициент уменьшения ~0.3-0.4). |
| Степень защиты (IP) | IP68 / IP69K (пыленепроницаем, длительно погружаем в воду под давлением, защищен от струй горячей воды под высоким давлением). |
| Температурный диапазон | -25°C … +85°C (хранение: -40°C … +100°C). |
| Подключение | Кабель PUR, длина по коду S926 (часто 2 метра). Цвета проводов: коричневый, синий, черный. |
