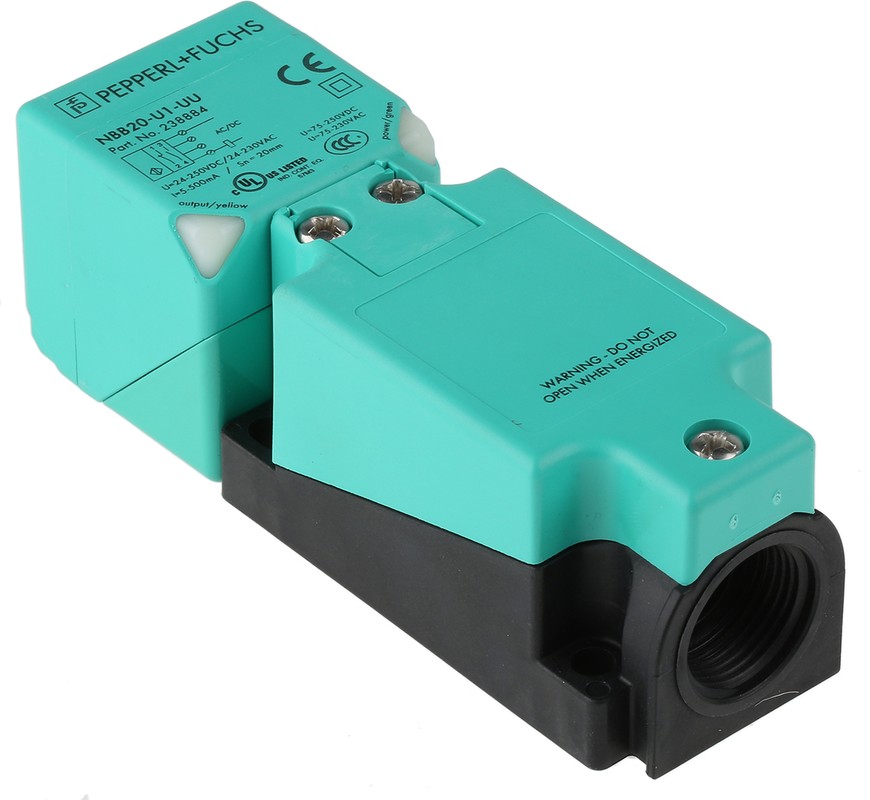

Индуктивный датчик приближения NBB20-U1-UU от Pepperl+Fuchs — это универсальный бесконтактный выключатель в корпусе M30 с униполярным аналоговым выходом постоянного тока. Он преобразует расстояние до металлического объекта в пропорциональный токовый сигнал 4…20 мА, что позволяет не только детектировать факт присутствия, но и непрерывно контролировать положение объекта. Высокая линейность, устойчивость к внешним воздействиям и прочный латунный корпус делают его идеальным решением для точного позиционирования, контроля зазоров и измерения смещений в гидравлике, прессовом оборудовании и промышленных автоматизированных системах.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Индуктивный датчик приближения с аналоговым выходом (униполярный DC сигнал). |
| Основное назначение | • Непрерывное измерение расстояния и позиционирование: Точный контроль положения штока гидроцилиндра, заслонки, подвижной каретки. • Контроль зазоров и отклонений: Измерение биения валов, люфтов, толщины материала (косвенное). • Аналоговый контроль положения в системах с обратной связью. • Преобразование механического перемещения в стандартный токовый сигнал. |
| Принцип действия | Индуктивный. Датчик генерирует электромагнитное поле. При приближении металлического объекта изменяется амплитуда высокочастотных колебаний в контуре. Встроенная электроника линейно преобразует это изменение в пропорциональный выходной ток. |
| Номинальная дистанция срабатывания (Sn) | 20 мм (для эталонной мишени из стали Fe360). Аналоговый выход активен в пределах этого диапазона. |
| Выходной сигнал | Аналоговый, 2-проводной: 4…20 мА. Линейно зависит от расстояния до объекта: • 4 мА соответствует расстоянию ≥ Sn (объект далеко или отсутствует). • 20 мА соответствует расстоянию 0 мм (объект вплотную к чувствительной поверхности). • Сигнал < 3.6 мА указывает на обрыв цепи. |
| Линейность | < ±5% от диапазона измерения (0…Sn). Высокая точность для аналогового индуктивного датчика. |
| Напряжение питания (петли тока) | Рабочий диапазон: 8…30 V DC. Стандартное питание для 2-проводной петли 4…20 мА. |
| Защита цепи | Защита от короткого замыкания и переполюсовки. |
| Материал корпуса | Латунь, никелированная. Коррозионностойкий и прочный корпус для тяжелых условий. |
| Тип подключения | Кабельный вывод. Кабель: PUR, длина 2 метра. |
| Степень защиты (IP) | IP67. Полная защита от пыли и кратковременного погружения в воду. |
| Температурный диапазон | -25°C … +70°C. |
