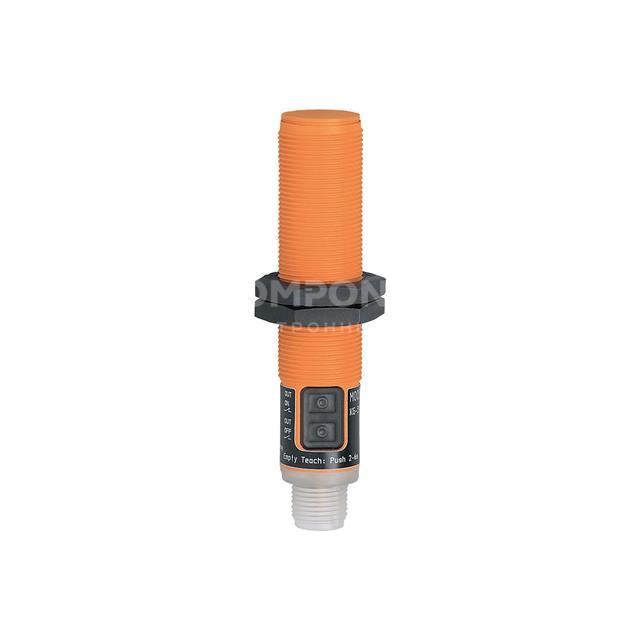

Емкостной датчик KG5071 в корпусе М18х1 — это универсальный и надежный бесконтактный выключатель, предназначенный для обнаружения как проводящих (металлы, вода), так и непроводящих (пластик, стекло, дерево, керамика, сыпучие материалы) объектов. Благодаря принципу действия, основанному на изменении емкости поля, датчик работает в сложных условиях — через неметаллические стенки бункеров, в условиях загрязнения, пыли, запотевания или наличия пленок. Он является незаменимым решением для контроля уровня жидкостей и сыпучих материалов, а также для обнаружения неметаллических объектов на конвейерах.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Емкостной бесконтактный выключатель, цилиндрический, регулируемая чувствительность. |
| Основное назначение | • Обнаружение неметаллических объектов: Пластиковые бутылки, стеклянная тара, деревянные заготовки, пакеты, бумажные рулоны. • Контроль уровня: Определение предельного уровня жидкостей (вода, масло, химикаты) и сыпучих материалов (зерно, мука, песок, гранулы, порошки) в металлических и неметаллических емкостях. • Сквозь стенку: Обнаружение материала через тонкие стенки неметаллических бункеров или труб. |
| Принцип действия | Емкостной. Датчик создает электромагнитное поле. При приближении любого объекта (проводящего или диэлектрика) изменяется емкость этого поля, что регистрируется схемой и приводит к переключению выхода. |
| Номинальная дистанция срабатывания (Sn) | До 10 мм (для металлической пластины). Для неметаллических материалов (пластик, жидкость) эффективная дистанция меньше и зависит от их диэлектрической проницаемости (εr). |
| Регулировка чувствительности | Потенциометр на корпусе. Позволяет точно настроить датчик под конкретную задачу (например, игнорировать стенку бункера, но срабатывать на материал внутри). |
| Тип выхода | PNP (NO+NC) или NPN (NO+NC) (зависит от модификации). Универсальный переключаемый транзисторный выход. |
| Напряжение питания | 10…30 V DC. Широкий диапазон для стабильной работы в промышленных сетях. |
| Частота переключения | 50 Гц. Подходит для задач с невысокой скоростью движения объектов. |
| Степень защиты (IP) | IP67. Полная защита от пыли и кратковременного погружения в воду. |
| Материал корпуса | Латунь, никелированная или Нержавеющая сталь (в зависимости от исполнения). Коррозионная стойкость. |
| Материал чувствительной зоны | PTFE (тефлон) или PBT. Устойчив к агрессивным средам, легко очищается. |
| Температурный диапазон | -25°C … +70°C. |
| Индикация состояния | Светодиод (LED) для индикации срабатывания и питания. |
