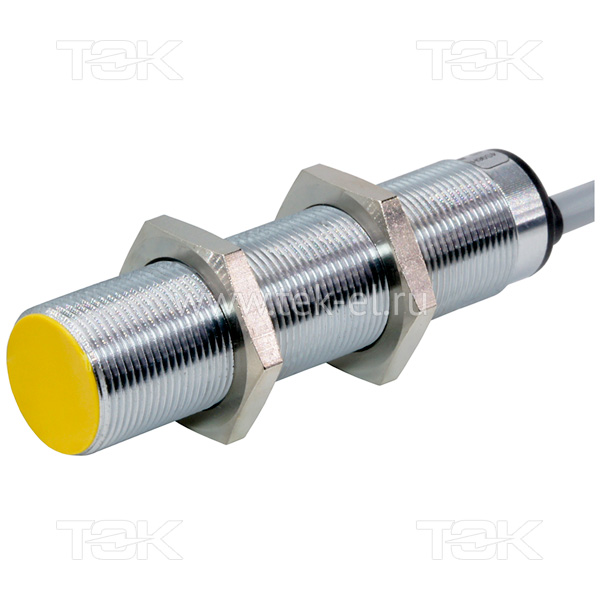

Емкостной датчик BC5-M18-AP4X — это бесконтактный выключатель приближения в цилиндрическом корпусе M18, предназначенный для обнаружения практически любых материалов: жидких, сыпучих, твердых (металл, пластик, дерево, стекло, керамика) независимо от их цвета и прозрачности. Модель с аналоговым токовым выходом 4…20 мА (AP4X) позволяет не только фиксировать факт наличия/отсутствия объекта, но и пропорционально измерять уровень заполнения, толщину или расстояние до объекта. Высокая степень защиты IP68/IP69K делает его пригодным для эксплуатации в агрессивных и влажных средах, включая пищевую промышленность.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Емкостной бесконтактный выключатель с аналоговым выходом. |
| Производитель | Turck (Германия). |
| Модель / Маркировка | BC5-M18-AP4X. Расшифровка: • BC5 – Серия емкостных датчиков Turck. • M18 – Цилиндрический корпус, резьба M18x1. • AP4X – Тип выхода: Аналоговый PNP, 4…20 мА, с дополнительными функциями (возможно, переключение на цифровой режим, NPN/PNP). |
| Назначение | Бесконтактное обнаружение и аналоговое измерение расстояния/уровня/присутствия неметаллических и металлических объектов через непроводящие стенки емкостей. |
| Принцип действия | Измерение изменения емкости между активной поверхностью датчика и землей. При приближении любого материала (проводящего или диэлектрического) емкость изменяется, что преобразуется электронной схемой в пропорциональный токовый сигнал. |
| Номинальное расстояние срабатывания (Sn) | 5 мм (для металла). Для неметаллов (вода, пластик) расстояние меньше, зависит от диэлектрической проницаемости материала. |
| Регулировка чувствительности | Потенциометром на корпусе датчика (обычно под защитной крышкой). Позволяет адаптировать датчик к конкретному материалу и толщине стенки емкости. |
| Выходной сигнал | Аналоговый, 4…20 мА, PNP, 3-проводной. • Коричневый (Br): +Ub (10…30 В DC). • Синий (Bl): 0 В (M). • Черный (Bk): Выход 4…20 мА (ток нагрузки). |
| Напряжение питания | 10…30 В постоянного тока (DC). |
| Линейность | < ±3% от диапазона измерения (типовое значение). |
| Температурный дрейф | < 0.05% / K (от диапазона измерения). |
| Частота отклика | ~100 Гц (время отклика ~10 мс). |
| Защита | Защита от короткого замыкания, переполюсовки, импульсных помех. |
| Индикация состояния | Светодиодный индикатор (зеленый/желтый), отображающий состояние питания и выхода. |
| Материал корпуса и активной поверхности | Нержавеющая сталь AISI 303 (V4A), чувствительный торец из PTFE (тефлон) или PEEK (химически стойкие, подходят для пищевых применений). |
| Обнаруживаемые материалы | Все: Металлы, пластики (PET, PE, PP), стекло, керамика, дерево, жидкости (вода, масло, молоко, химикаты), сыпучие материалы (зерно, мука, порошки). |
| Степень защиты (IP) | IP68 / IP69K (пыленепроницаем, длительно погружаем в воду, защищен от струй горячей воды под высоким давлением для мойки). |
| Температурный диапазон | -25°C … +85°C. |
| Подключение | Кабель PUR, 3-жильный, длина 2 метра (стандартно). Цвета проводов: коричневый, синий, черный. |
