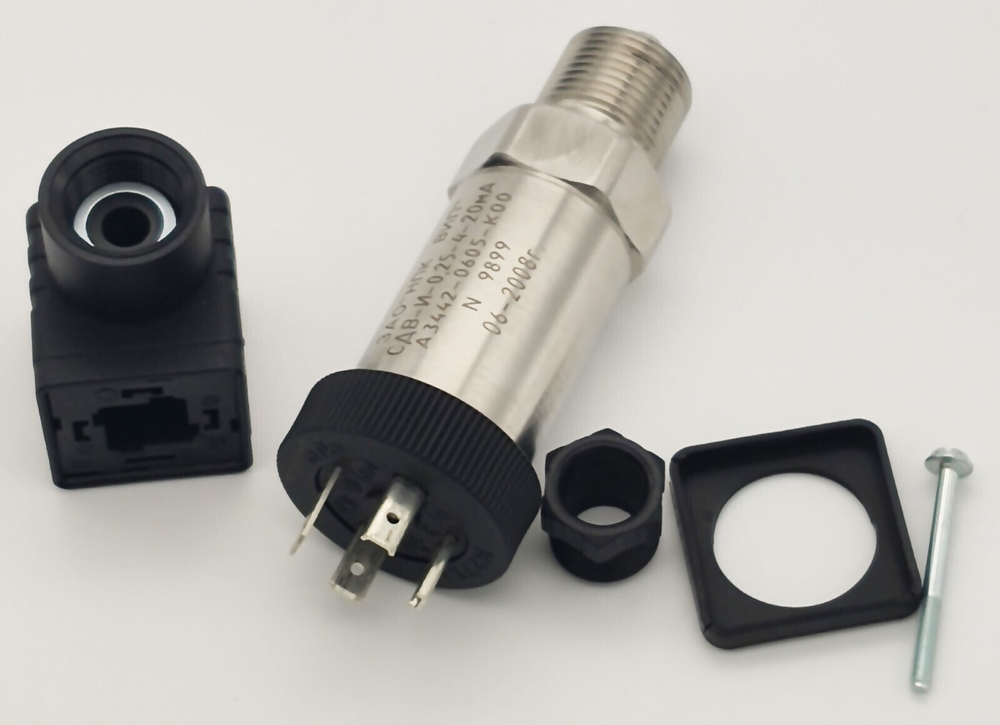

Датчик давления СДВ-И-0,25-4-20мА — это отечественный преобразователь избыточного давления с унифицированным токовым выходным сигналом. Предназначен для непрерывного измерения и дистанционной передачи данных о давлении неагрессивных жидкостей и газов в системах автоматизации, контроля и управления технологическими процессами.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Преобразователь давления (датчик-преобразователь) с токовым выходом. |
| Модель (расшифровка) | СДВ: Сигнализатор Давления Вибропреобразовательный (или «Сигнализатор Давления Виброчастотный»). И: Избыточного давления. 0,25: Верхний предел измерения — 0,25 МПа (2,5 кгс/см², ~2.5 бар). 4-20мА: Тип выходного сигнала. |
| Основное назначение | • Измерение давления: Непрерывное преобразование значения избыточного давления в пропорциональный токовый сигнал 4-20 мА. • Дистанционная передача: Передача сигнала на вторичные приборы (контроллеры, регуляторы, АСУ ТП, панели индикации), расположенные на удалении. • Автоматизация: Участие в контурах регулирования и контроля давления. |
| Диапазон измеряемого давления | 0 – 0,25 МПа (0 – 2,5 кгс/см², 0 – ~2.5 бар). Возможна настройка на другие пределы в рамках модификации. |
| Выходной сигнал | 4 – 20 мА, двухпроводная схема подключения (линия питания и сигнала совмещены). |
| Точность класса | Обычно 0,5; 1,0 или 1,5 (в зависимости от исполнения). Указывает на основную приведенную погрешность в % от диапазона измерения. |
| Чувствительный элемент | Тензометрический (тензорезисторный) или виброчастотный (в зависимости от модификации), с мембраной из нержавеющей стали. |
| Корпус | Литой алюминиевый сплав или нержавеющая сталь, степень защиты обычно IP54 или IP65. |
| Присоединение к процессу | Резьбовое: М20х1,5 или G½» (требует уточнения для конкретного исполнения). |
| Напряжение питания | 12 – 36 В DC (стандартно для двухпроводных датчиков 4-20 мА). Потребляемый ток не более 20 мА. |
| Рабочая температура среды | -50°C … +80°C (зависит от модификации, для сред, совместимых с материалами измерительной части). |
| Температура окружающей среды | -50°C … +80°C. |
| Взрывозащита | Возможно исполнение с маркировкой взрывозащиты 0ExiaIIСТ6 Х или 1ExdIIСТ6, если требуется для опасных зон. |
