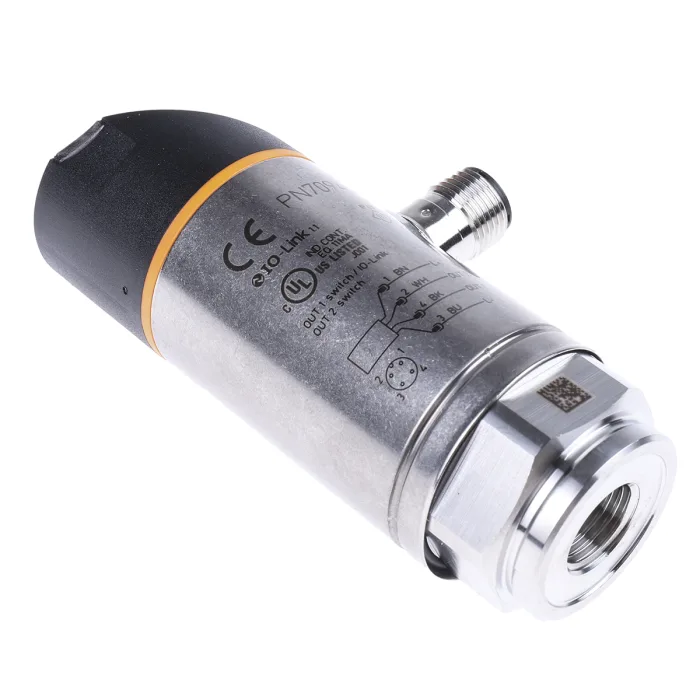

Датчик давления PN7094 IFM — это высокоточный электронный манометр (преобразователь давления), предназначенный для непрерывного контроля и измерения избыточного давления жидкостей и газов в промышленных системах. Оснащен аналоговым выходом 4…20 мА и большим цифровым дисплеем для визуального мониторинга. Устройство отличается исключительной надежностью, простотой настройки и конструкцией, адаптированной для работы в тяжелых условиях, что делает его идеальным решением для гидравлических систем, компрессорного оборудования, контроля фильтров и технологических процессов.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Преобразователь (датчик) избыточного давления с аналоговым выходом и цифровым дисплеем. |
| Основное назначение | • Непрерывный контроль давления: Мониторинг давления в гидравлических и пневматических системах, насосных станциях, трубопроводах. • Защита оборудования: Сигнализация о превышении или падении давления для предотвращения аварий и износа (насосы, компрессоры, фильтры). • Управление процессами: Обеспечение обратной связи по давлению в системах автоматического регулирования. • Визуальный локальный контроль: Удобное считывание показаний непосредственно на месте установки. |
| Измеряемый тип давления | Избыточное давление (относительное, манометрическое). Отсчет ведется относительно текущего атмосферного давления. |
| Диапазоны измерения | Широкий выбор стандартных диапазонов: от 0…1 бар до 0…600 бар (в зависимости от заказанной модификации). Наиболее распространенные: 0…10, 0…25, 0…100, 0…400 бар. |
| Выходной сигнал | Аналоговый, 2-проводной: 4…20 мА. Линейно пропорционален измеряемому давлению. Сигнал 4 мА соответствует нулю шкалы, 20 мА — полной шкале. |
| Точность | Высокая: Типичная точность ≤ ±0.5% от полной шкалы (включая нелинейность, гистерезис, повторяемость). |
| Чувствительный элемент | Кремниевый пьезорезистивный сенсор (Si) с нержавеющей стальной разделительной мембраной. Обеспечивает долгую стабильность и устойчивость к перегрузкам. |
| Цифровой дисплей | Большой 4-разрядный ЖК-дисплей с подсветкой. Отображает текущее значение давления в выбранных единицах (бар, МПа, psi). |
| Функционал и настройка | Кнопочное программирование: С помощью встроенных кнопок можно: • Обнулить показания (сброс смещения). • Настроить единицы измерения. • Активировать/дезактивировать подсветку дисплея. |
| Напряжение питания (петли тока) | Рабочий диапазон: 12…30 V DC. Стандартное питание для петли тока 4…20 мА. |
| Степень защиты (IP) | IP65 (корпус). Полная защита от пыли и струй воды с любого направления. |
| Материал корпуса | Нержавеющая сталь AISI 316L (1.4404). Высокая коррозионная стойкость. |
| Материал мембраны/процессного присоединения | Нержавеющая сталь 316L / 1.4435. Совместима с широким спектром сред: вода, масла, воздух, многие химические вещества. |
| Температурный диапазон | Среда: -20°C … +100°C (для стандартного исполнения). Окружающая среда: -20°C … +70°C. |
