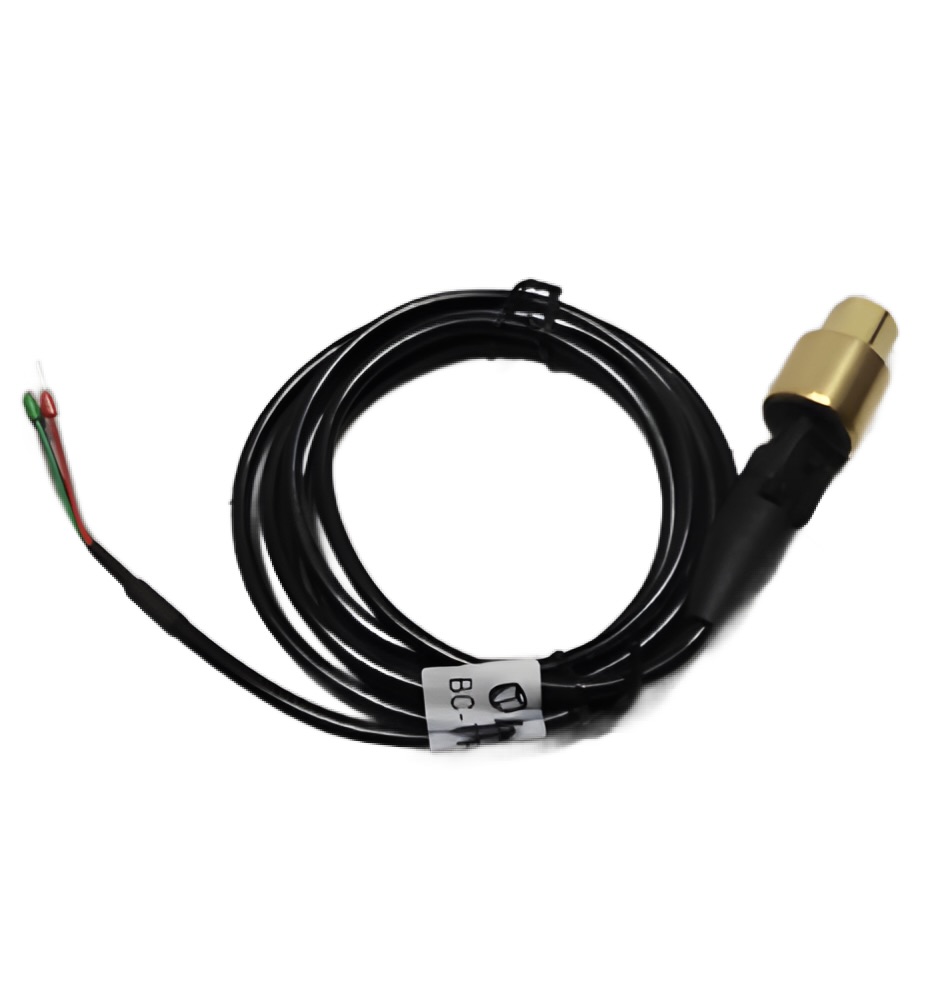

Датчик давления BC-TP-013N — это компактный и надежный преобразователь абсолютного давления с токовым выходом 4…20 мА, предназначенный для точного измерения в вакуумном и низком положительном диапазоне. Благодаря прочному корпусу из нержавеющей стали и специализированному присоединению 7/16-20 UNF, он идеально подходит для встраивания в системы мониторинга вакуума, контроля давления в гидравлических контурах низкого давления, а также для применения в мобильной технике, испытательных стендах и промышленном оборудовании.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Преобразователь (датчик) абсолютного давления с аналоговым выходом. |
| Основное назначение | • Измерение абсолютного давления, включая область вакуума (от -0.7 бар). • Мониторинг вакуумных систем: контроль степени разрежения в вакуумных насосах, камерах, системах всасывания. • Контроль низкого давления в гидравлических и пневматических системах (до 12.8 бар). • Интеграция в системы управления мобильной и сельскохозяйственной техники, испытательного оборудования. |
| Измеряемый тип давления | Абсолютное давление (ABS). Измерение относительно абсолютного вакуума (нулевой точки). |
| Диапазон измерения | -0.7…12.8 бар (изб.) Фактически: от вакуума -0.7 бар (или 0.3 бар абс.) до избыточного давления +12.8 бар (или ~13.8 бар абс.). |
| Выходной сигнал | Аналоговый, 2-проводной: 4…20 мА. Линейно пропорционален измеряемому давлению. 4 мА соответствует -0.7 бар, 20 мА — 12.8 бар. |
| Точность | Типичная: ≤ ±1.0% от полной шкалы (FS). Включая нелинейность, гистерезис, повторяемость. |
| Чувствительный элемент | Кремниевый пьезорезистивный сенсор с разделительной стальной мембраной. |
| Процессное присоединение | Резьба 7/16-20 UNF, внутренняя (female). Специализированное присоединение для компактного монтажа. |
| Материал корпуса | Нержавеющая сталь (марка, как правило, AISI 316L или аналогичная). |
| Материал мембраны | Нержавеющая сталь. |
| Степень защиты (IP) | IP65 (стандартно). Защита от пыли и струй воды. |
| Температура процесса | -20°C … +85°C (стандартный диапазон для измеряемой среды). |
| Напряжение питания (петли тока) | 10…30 V DC. Стандартное питание для двухпроводной петли 4-20 мА. |
