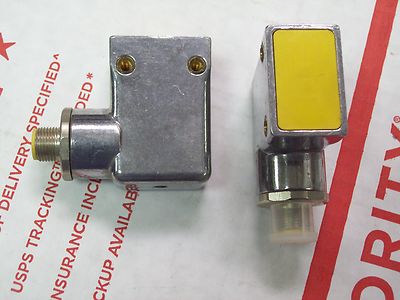

Индуктивный датчик приближения BIM-A23-AP6X-H1141-S34 от Turck — это универсальный прямоугольный датчик в компактном пластмассовом корпусе, оснащенный двумя независимыми выходами: одним PNP и одним NPN, каждый с возможностью выбора режима работы (NO/NC). Благодаря гибкости подключения, встроенной защите от электрических повреждений Q-Pulse и защите IP67, он идеально подходит для сложных задач автоматизации, где требуется подключение к разным типам входов контроллера или создание разнородных логических цепей в одном устройстве.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Индуктивный бесконтактный выключатель, прямоугольный, неэкранированный (с фронтальной чувствительной зоной). |
| Основное назначение | • Подключение к различным типам входов ПЛК: Один датчик может работать одновременно с входами PNP (логика «положительного» управления) и NPN (логика «отрицательного» управления). • Создание сложных логических схем: Использование двух выходов для независимого управления разными устройствами или формирования сигналов «нормально/авария». • Универсальное обнаружение металлических объектов на автоматических линиях, станках, в системах контроля. • Резервирование сигналов для повышения надежности системы. |
| Принцип действия | Индуктивный. Датчик генерирует электромагнитное поле перед своей активной поверхностью. При внесении металлического объекта в зону чувствительности изменяются параметры поля, что приводит к срабатыванию внутренней логики и переключению обоих выходов. Неэкранированная конструкция обеспечивает фронтальное поле. |
| Номинальная дистанция срабатывания (Sn) | 5 мм (для эталонной мишени из стали Fe360). |
| Ключевая особенность: Выходы | 2 независимых выхода с разной логикой: • Выход 1: PNP (источник тока). Настраивается как NO или NC. • Выход 2: NPN (сток тока). Настраивается как NO или NC. Переключение режима NO/NC осуществляется внутренними DIP-переключателями. |
| Защита цепи | Встроенная защита Q-Pulse: Полная защита от короткого замыкания, перегрузки по току и переполюсовки питания. Автоматический перезапуск после устранения неисправности. |
| Напряжение питания | 10…55 V DC. Широкий диапазон для универсального применения. |
| Частота переключения | 2 кГц (2000 срабатываний в секунду). |
| Степень защиты (IP) | IP67. Надежная защита от пыли и кратковременного погружения в воду. |
| Материал корпуса | Пластик PBT. Прочный технический пластик, стойкий к химикатам и УФ-излучению. |
| Габаритные размеры (ДxШxВ) | 39.5 x 20 x 8 мм. Компактный плоский корпус для монтажа в ограниченном пространстве. |
| Температурный диапазон | -25°C … +85°C. |
| Индикация состояния | Два светодиода (по одному на каждый выход) для визуализации их состояния. |
