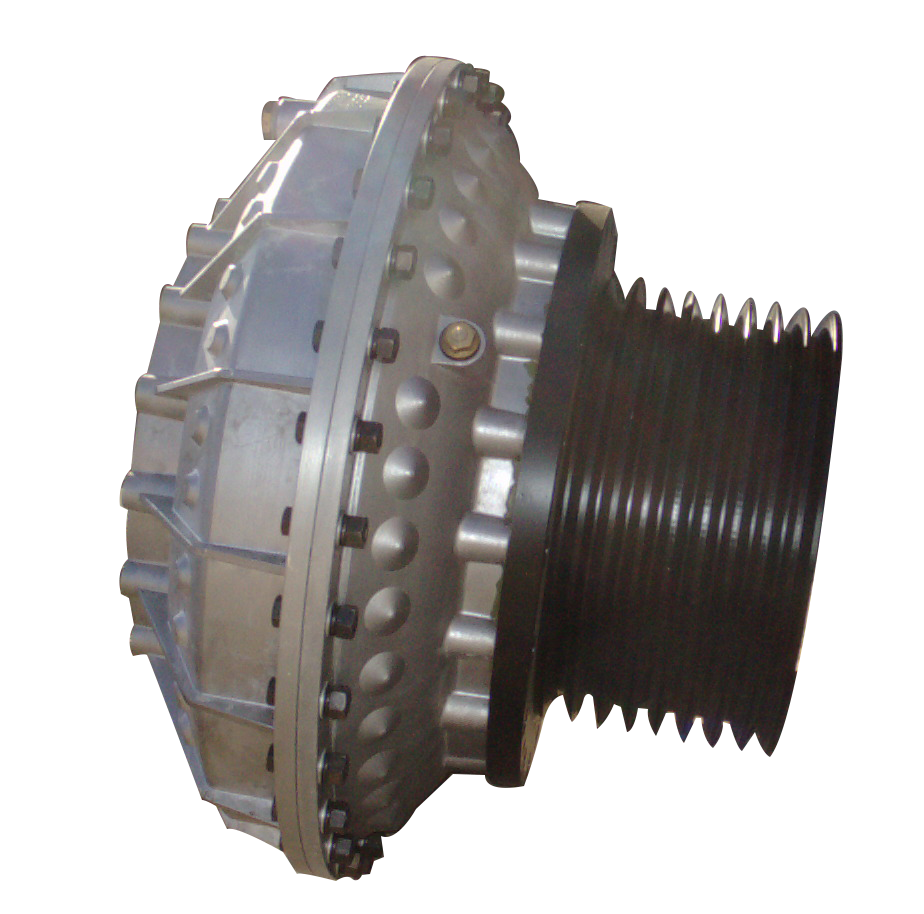

Ведущая часть (ротор) гидромуфты YOX 560, предназначенная для установки на вал редуктора или электродвигателя. Посадочное отверстие D = 70 мм. Является ключевым компонентом гидродинамической передачи, обеспечивающим плавный пуск, защиту от перегрузок и демпфирование крутильных колебаний в приводных системах.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Ведущее колесо (насосное колесо, ротор) гидродинамической муфты. |
| Стандарт / Серия | YOX 560 – серия гидромуфт ограниченного момента с регулируемым временем наполнения. |
| Модель / Обозначение | Ротор гидромуфты YOX 560 (под вал редуктора). |
| Основное назначение | Передача крутящего момента от ведущего вала (двигателя/редуктора) к рабочей жидкости внутри муфты. Обеспечивает плавный разгон ведомой машины, защищает привод от перегрузок, крутильных резонансов и ударов. |
| Тип установки | Устанавливается на входной (ведущий) вал силового привода. |
| Посадочное отверстие (D) | 70 мм (номинальный диаметр вала). |
| Исполнение отверстия | • Скорее всего, с шпоночным пазом для жёсткой передачи момента. • Ориентировочные размеры паза (требуют уточнения по чертежу): ширина 20 мм (b), высота 12 мм (h), длина паза ~100-120 мм. |
| Крепление | Посадка с натягом (горячая посадка) или на шпонке с крепёжной гайкой (зависит от исполнения). |
| Материал | Высокопрочный чугун (для корпуса с лопатками) или стальное литьё. |
| Лопатки | Радиально-осевые, залиты в корпус или приварены (зависит от конструкции). |
| Балансировка | Динамически отбалансирована для работы на номинальных оборотах. |
| Уплотнение (в сборе) | В составе полной муфты уплотняется торцевыми сальниками или манжетами, установленными в корпусе. |
| Рабочая среда | Турбинное или индустриальное масло (тип ISO VG 32, 46). |
| Максимальная рабочая температура | До 120–140 °C (корпусной части). |
| Ориентировочная передаваемая мощность (для полной муфты YOX 560) | 75 – 110 кВт (зависит от скорости наполнения и скольжения). |
| Максимальные обороты (в сборе) | До 1500 об/мин. |
