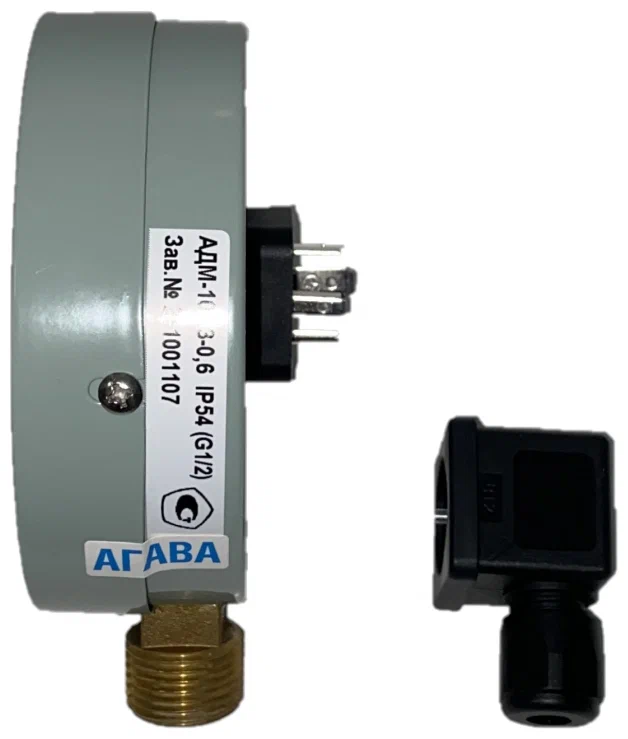

Преобразователь давления АДМ-100.1-1,6 — это двухпроводный датчик (измерительный преобразователь) давления с аналоговым токовым выходом 4-20 мА, предназначенный для непрерывного измерения и преобразования в сигнал избыточного давления неагрессивных газов и жидкостей. Благодаря простой и надежной конструкции, стабильности и доступной цене, он широко применяется в системах контроля, автоматизации и диспетчеризации в ЖКХ, энергетике, водоподготовке и на промышленных объектах.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Измерительный преобразователь (датчик) давления. |
| Модель (серия) | АДМ-100.1-1,6. Расшифровка: • АДМ — Агрегат Датчиков Мембранный (или Аналоговый Датчик Манометрический). • 100.1 — Исполнение: выходной сигнал 4-20 мА, питание по двухпроводной линии. • 1,6 — Верхний предел измерения (ВПИ): 1,6 МПа (16 бар, ~16 кгс/см²). |
| Измеряемый параметр | Избыточное давление (относительно атмосферного). |
| Принцип действия | Преобразование давления в электрический сигнал с помощью тензорезистивного чувствительного элемента (кремниевый или металлический). |
| Диапазон измерения | 0…1,6 МПа (0…16 бар). Возможна калибровка на меньший диапазон (например, 0.2…1.0 МПа). |
| Выходной сигнал | Аналоговый токовый, двухпроводный: 4…20 мА (линейная зависимость от давления). |
| Класс точности | 2,5 (допускаемая основная приведенная погрешность: ±2,5% от верхнего предела измерения). |
| Напряжение питания | 12…36 В постоянного тока (DC) по двухпроводной линии. Рабочий ток контура не превышает 20 мА. |
| Измеряемая среда | Неагрессивные к материалу мембраны (обычно нержавеющая сталь 12Х18Н10Т) газы и жидкости: вода, воздух, пар, масло, теплоносители. |
| Присоединение к процессу | Резьбовое: М20х1,5 (наружная метрическая резьба). Возможны другие варианты: G½, ½” NPT. |
| Материал контактной части (мембраны) | Нержавеющая сталь. |
| Электрическое соединение | Кабельный ввод М20х1,5 для подключения кабеля в металлорукаве или с накидной гайкой. |
| Степень защиты (IP) | IP20. Исполнение для монтажа внутри шкафов управления или в защищенных от прямого попадания воды и пыли местах. |
| Температурный диапазон | • Среды: От -40…+125 °C (зависит от исполнения, для 1,6 МПа обычно до +100°C). • Окружающего воздуха: От -50…+60 °C. |
| Влияние температуры | Дополнительная погрешность от изменения температуры окружающей среды в диапазоне рабочих температур обычно не превышает 0,5-1% на 10°C. |
| Время отклика | Не более 10 мс. |
| Вибрационная устойчивость | До 20 g в диапазоне 10…2000 Гц. |
