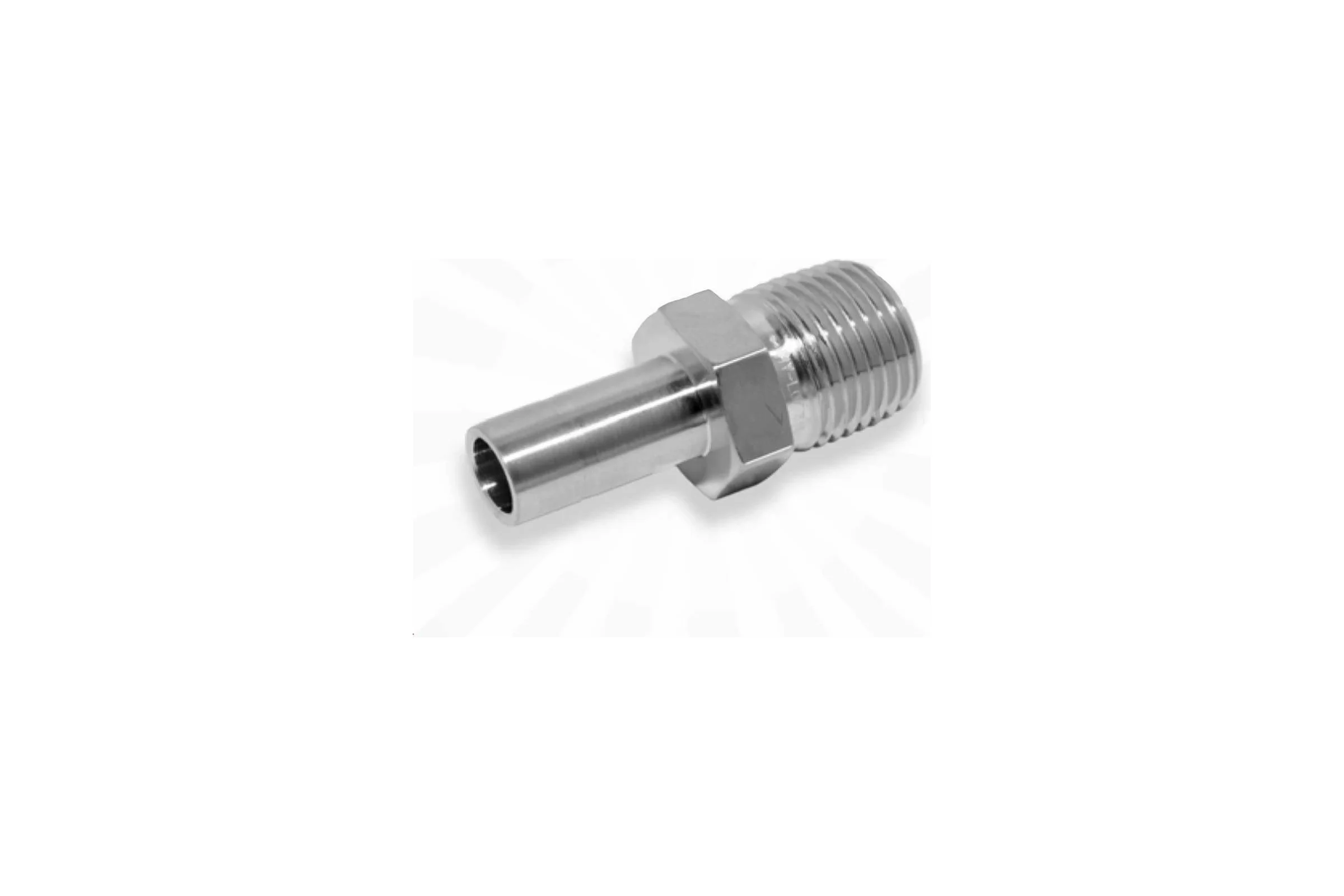

Адаптер-переходник из нержавеющей стали, предназначенный для надежного соединения трубки наружным диаметром 6 мм с портом, имеющим внутреннюю коническую резьбу NPT 1/4″. Идеальное решение для монтажа гидравлических, пневматических и топливных магистралей в оборудовании с американским стандартом резьбы.
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Прямой адаптер-переходник для трубки на резьбу (штуцер-ниппель). |
| Производитель / Стандарт | Изготовлен в соответствии со стандартом резьбы NPT (ANSI/ASME B1.20.1) и общепромышленными требованиями к трубным соединениям. |
| Модель / Обозначение | Adapter, Tube O.D. 6mm x Male NPT 1/4″, Stainless Steel |
| Основное назначение | Герметичный переход от бесшовной или жесткой трубки с наружным диаметром 6 мм к стандартному резьбовому порту NPT 1/4″. Позволяет интегрировать трубопроводы в оборудование с американской резьбовой арматурой. |
| Тип соединения 1 (Трубка) | Конусное (bite-type) или обжимное (ferrule) соединение под наружный диаметр трубки (O.D.) 6 мм. Герметичность обеспечивается за счет врезания обжимной втулки (ferrule) в трубку или за счет уплотнения на конической поверхности. |
| Тип соединения 2 (Резьба) | Наружная коническая трубная резьба NPT 1/4″. Американский стандарт, угол профиля 60°, конусность 1:16. Герметизируется по резьбе при ввинчивании во внутреннюю резьбу NPT. |
| Материал | Нержавеющая сталь AISI 316 (DIN 1.4401 / 08Х17Н14М3). Высокая коррозионная стойкость, прочность и долговечность. |
| Рабочее давление | До 40 МПа (400 бар) для гидравлики или до 1.0 МПа (10 бар) для пневматики, в зависимости от типа обжима (одинарный/двойной) и производителя. Требует уточнения по каталогу. |
| Температурный диапазон | От -60 °C до +200 °C (с учетом материала уплотнительных колец, если они есть в конструкции). |
| Типоразмеры | • Под трубку: Наружный диаметр (O.D.) 6 мм. • Под резьбу: NPT 1/4″ (наружная). Наружный диаметр на малом конце резьбы ~10.2 мм. |
| Тип уплотнения | • Со стороны трубки: Герметизация обеспечивается обжимной втулкой (ferrule) при затяжке накидной гайки. Втулка деформируется и плотно обжимает трубку. В некоторых конструкциях может быть уплотнительное кольцо (O-ring). • Со стороны резьбы NPT: Резьбовое уплотнение. Требует обязательного применения герметика — тефлоновой ленты (ФУМ), нити или анаэробной пасты. |
| Конструкция | Двухкомпонентная или трехкомпонентная: корпус с резьбой, накидная гайка и обжимная втулка (одна или две). |
| Обработка поверхности | Матовая полировка (сатинированная) для защиты от царапин и облегчения монтажа. |
