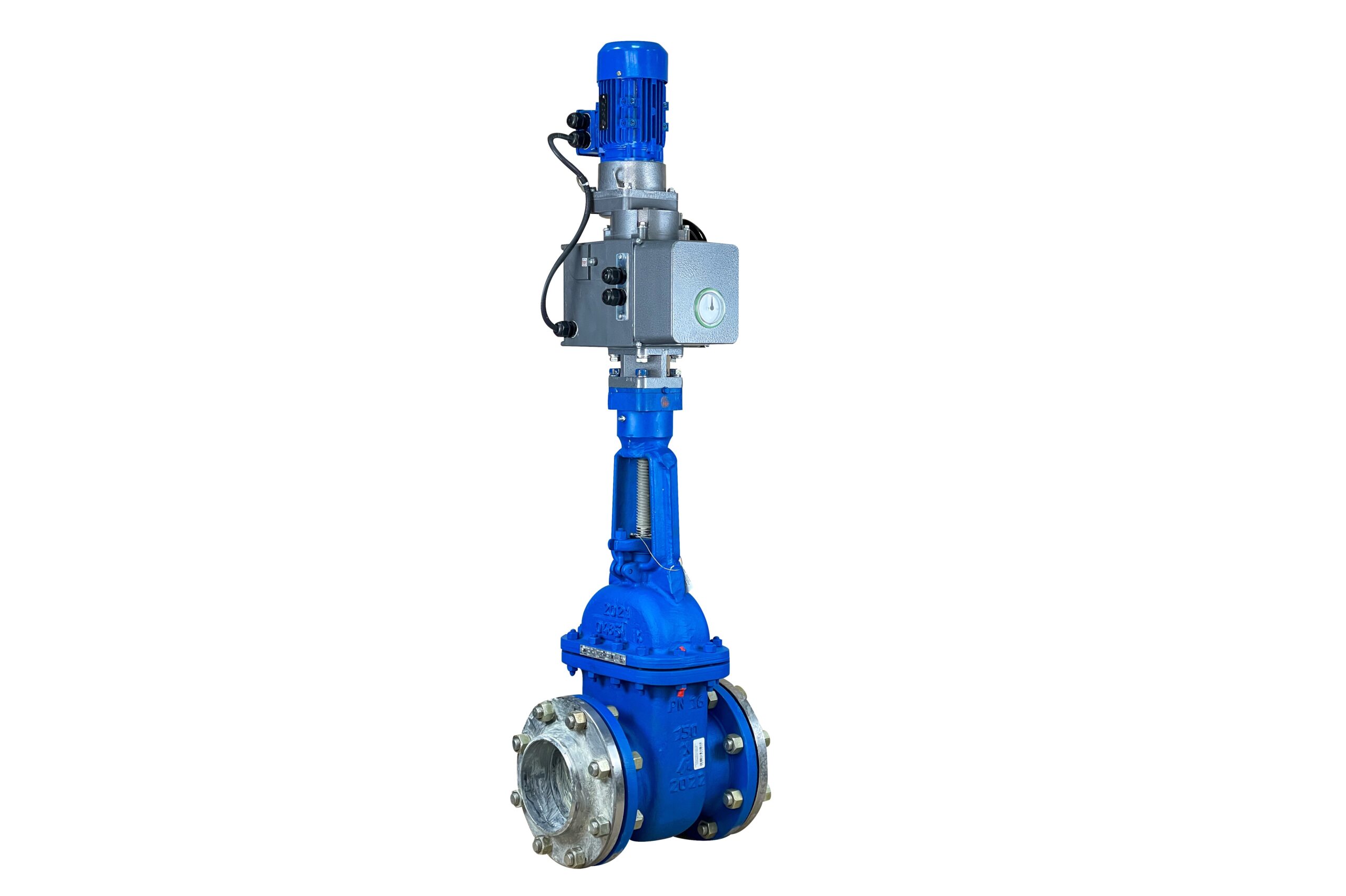

Запорный клапан 30с941нж-300, КОФ — это крупногабаритная стальная задвижка с выдвижным шпинделем, оснащенная электрическим приводом (ЭП) и обводной линией (байпасом КОФ). Предназначена для дистанционного и автоматического управления потоком пара, воды, нефти и других неагрессивных сред на магистральных трубопроводах высокого давления. Исполнение с электроприводом позволяет интегрировать задвижку в системы АСУ ТП, а наличие байпаса обеспечивает безопасный и ресурсосберегающий запуск. Конструкция рассчитана на долговременную работу в ответственных системах энергетики, нефтегазовой и химической промышленности.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Задвижка стальная запорная, клиновая, с выдвижным шпинделем, фланцевая, с электроприводом (ЭП). Исполнение с обводной линией (КОФ). |
| Модель и маркировка | 30с941нж-300, КОФ / ЗКЛ-ПЭМ.300.16.111.ЭП: • 30с — Тип арматуры: Задвижка (30), с сальниковым уплотнением. • 9 — Привод: Электропривод. • 41нж — Исполнение: Сталь (41), с выдвижным шпинделем (нж). • 300 — Условный диаметр (Ду): 300 мм. • КОФ — Клапан Обводной Фланцевый. Наличие байпасной линии. • ЗКЛ-ПЭМ.300.16.111.ЭП — Обозначение чертежа/ТУ. Расшифровка: 300 — Ду, 16 — Ру в МПа (160 кгс/см²), 111 — материал (например, сталь 25 или 35), ЭП — электропривод. |
| Ключевые технические параметры | • Условный диаметр (Ду): 300 мм. • Условное давление (Ру): 160 кгс/см² (16 МПа). Цифра «300» в маркировке означает Ду. • Рабочая среда: Пар, горячая и перегретая вода, нефть, нефтепродукты, природный газ, неагрессивные жидкости и газы. • Максимальная рабочая температура: До +425°С (для паровых систем). • Тип присоединения: Фланцевое. Фланцы стальные приварные по ГОСТ 33259, исполнение под прокладку и болты на Ру160. • Материал корпуса и крышки: Сталь углеродистая (ст.25, ст.35) или легированная (09Г2С, 12Х18Н9ТЛ). • Материал затвора и седел: Сталь с наплавкой износостойким сплавом (стеллит). • Материал шпинделя: Нержавеющая сталь (20Х13, 30Х13). • Тип привода: Электропривод (ЭП) общепромышленного или взрывозащищенного исполнения. • Управление: Дистанционное, от кнопочного поста или системы АСУ ТП. Возможны режимы «Открыть», «Закрыть», «Стоп» и сигнализация крайних положений. • Время полного хода: Зависит от модели привода, обычно от 30 до 120 секунд. • Герметичность затвора: Класс А или Б по ГОСТ 9544. • Климатическое исполнение: У, УХЛ, Т (для привода и арматуры). |
