Краткое описание:

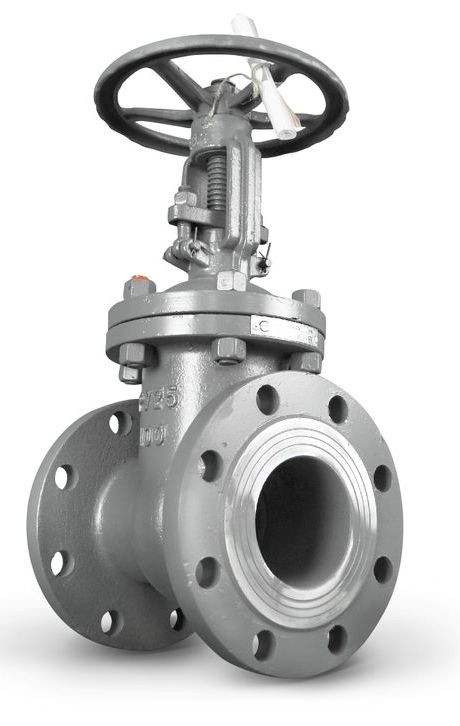

Задвижка 30с64нж-200 в комплекте с электроприводом ЗКЛ-ПЭМ.200.16.111.РУ — это высоконадежное и производительное решение для автоматизации запорной арматуры на магистральных трубопроводах большого диаметра, работающих под высоким давлением. Конструкция с обрезиненным клином обеспечивает отличную герметичность, а специально подобранный электропривод гарантирует надежное усилие для перекрытия потока. Комплектация включает в себя КОФ (командный орган функциональный) для управления и сигнализации, что позволяет интегрировать узел в современную систему АСУ ТП.
| Компонент / Параметр | Расшифровка и детали |
|---|---|
| Задвижка стальная | 30с64нж-200 • 30 – тип «задвижка». • с – корпус из стали углеродистой или легированной. • 64 – условное давление, Ру 64 (6,4 МПа). • нж – клин с наплавленным жестким уплотнением (латунь, стеллит, нержавеющая сталь). • 200 – условный проход, Ду 200. |
| Электропривод | ЗКЛ-ПЭМ.200.16.111.РУ • ЗКЛ – привод для Задвижки Клиновой, с Литым корпусом. • 200 – диаметр арматуры, Ду 200. • 16 – передаточное число редуктора или код модификации. • 111 – шифр климатического исполнения и категории размещения. • РУ – Ручное Управление (наличие ручного дублера – маховика). |
| Командный орган (КОФ) | • Встроенный блок управления с концевыми выключателями. • Функции: Отключение двигателя в крайних положениях, сигнализация «Открыто»/«Закрыто», кнопки местного управления. |
| Основные технические параметры комплекта | • Условный проход (Ду): 200 • Условное давление (Ру): 64 (6,4 МПа) – высокое давление. • Температура среды: До +425°C (зависит от материала уплотнений). • Рабочие среды: Вода, пар, нефтепродукты, неагрессивные газы. • Класс герметичности: Не ниже «А» по ГОСТ 9544. • Тип привода: Электромеханический, многооборотный. • Напряжение питания: ~380В, 50Гц (стандартно). |
| Конструктивные особенности задвижки | • Тип: Клиновая, с выдвижным шпинделем. • Затвор: Жесткий клин с наплавленным уплотнением, стойкий к эрозии и высоким температурам. • Материал корпуса: Сталь 25Л, 35Л или аналогичная. • Уплотнение шпинделя: Сальниковое с набивкой из терморасширенного графита. |
| Характеристики привода | • Выходной крутящий момент: Высокий, рассчитанный на давление Ру 64. • Степень защиты: IP65 (пылевлагонепроницаемый). • Управление: Через КОФ (местное), дистанционное (сухой контакт), автоматическое. • Ручной дублер: Маховик для аварийного управления. |
