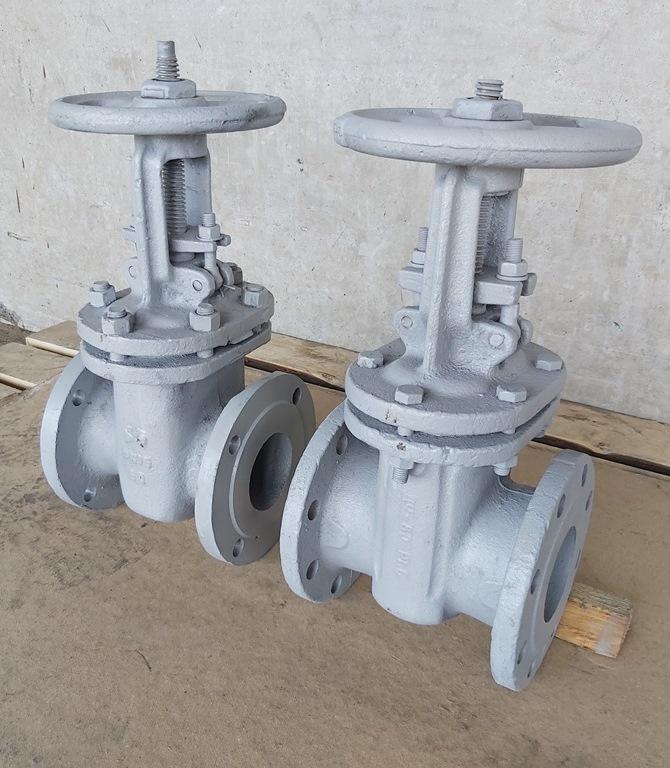

Запорный клапан 30нж41нж-80, КОФ — это полнопроходная стальная задвижка среднего диаметра с выдвижным шпинделем и обводной линией (байпасом). Конструкция предназначена для надежного перекрытия потока пара, воды, нефтепродуктов и других неагрессивных сред в системах высокого давления. Исполнение с байпасом (КОФ) позволяет производить плавное выравнивание давления перед основным открытием задвижки, что значительно снижает нагрузку на механизм, упрощает управление и продлевает ресурс оборудования. Задвижка изготовлена в соответствии с требованиями для энергетической и промышленной трубопроводной арматуры.
Технические характеристики и описание
| Параметр | Значение / Описание |
|---|---|
| Тип изделия | Задвижка стальная запорная, клиновая, с выдвижным шпинделем, полнопроходная, фланцевая. Исполнение с обводной линией (байпасом) — КОФ. |
| Модель и маркировка | 30нж41нж-80, КОФ / ЗКЛ-ПЭМ.80.16.144.РУ: • 30нж — Тип арматуры: Задвижка (30), с выдвижным шпинделем (нж). • 41нж — Исполнение по материалу корпуса: Сталь углеродистая или легированная (41), с выдвижным шпинделем (нж). • 80 — Условный диаметр (Ду): 80 мм. • КОФ — Клапан Обводной Фланцевый. Указывает на наличие обводной (байпасной) линии с запорным клапаном. • ЗКЛ-ПЭМ.80.16.144.РУ — Обозначение чертежа/технических условий. Расшифровка: 80 — Ду, 16 — Ру в МПа (160 кгс/см²), 144 — код материала (сталь 09Г2С или аналог). |
| Ключевые технические параметры | • Условный диаметр (Ду): 80 мм (3″). • Условное давление (Ру): 160 кгс/см² (≈16 МПа). • Рабочая среда: Пар, горячая и перегретая вода, нефтепродукты, масла, неагрессивные газы и жидкости. • Максимальная рабочая температура: До +425°С (для сред типа «пар»). • Тип присоединения: Фланцевое. Фланцы стальные приварные по ГОСТ 33259 (исполнение 2 или 3 под прокладку овального сечения для Ру160). • Материал корпуса и крышки: Сталь легированная конструкционная (09Г2С, 20ГМЛ, 25Л и аналоги). • Материал затвора и седел: Сталь с наплавкой коррозионно-стойким или твердым сплавом (стеллит). • Материал шпинделя: Нержавеющая сталь (20Х13, 30Х13). • Тип привода: Ручной (маховое колесо). Возможна комплектация механическим редуктором для облегчения управления. • Управление: Ручное. • Герметичность затвора: По ГОСТ 9544-2015, класс А (полная герметичность) или Б. • Климатическое исполнение: У, УХЛ, ХЛ. |
